Описание и характеристики
Радиусный шаблон применяют для контроля соответствия профиля детали заданному закруглению при токарной обработке, слесарных операциях и техническом контроле. С его помощью проверяют наружные и внутренние радиусы, переходы между плоскостями, канавки и другие фасонные элементы.

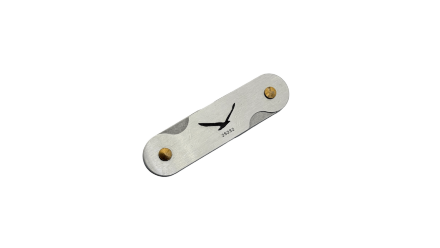

Обозначение «набор №3» характеризует исполнение комплекта. Числовые значения радиусов для этого набора в задании отсутствуют, поэтому выбор рабочей части выполняют по фактическому профилю детали и имеющейся маркировке пластин. Шаблон прикладывают к поверхности и оценивают равномерность прилегания или величину просвета.
Для точной визуальной проверки контактные поверхности очищают от загрязнений и стружки. При выборе учитывают вид контролируемого контура, требуемый диапазон радиусов и возможность устойчиво подвести шаблон к детали без перекоса.
