Описание и характеристики

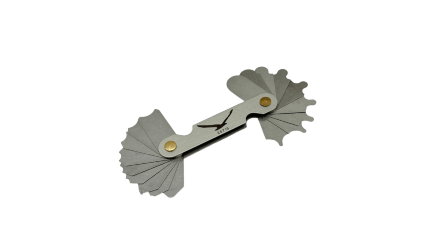

Радиусный шаблон используют для быстрой проверки формы закруглений на наружных и внутренних поверхностях деталей. Инструмент подходит для контроля радиусных переходов, канавок, фасонных профилей и результатов токарной обработки без сложных измерительных расчётов.
Обозначение «набор №1» определяет исполнение комплекта; конкретные значения радиусов в задании не указаны. Рабочую пластину прикладывают к проверяемому участку и сравнивают профиль по линии прилегания. По просвету между шаблоном и деталью выявляют несоответствие формы или наличие локальных отклонений.
При выборе следует учитывать диапазон радиусов, который требуется контролировать, а также необходимость проверки выпуклых или вогнутых поверхностей. Для достоверного результата кромки и шаблон очищают от стружки, заусенцев и загрязнений.
