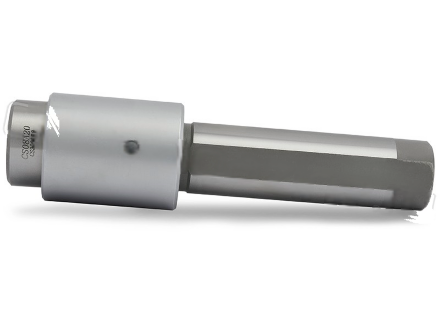

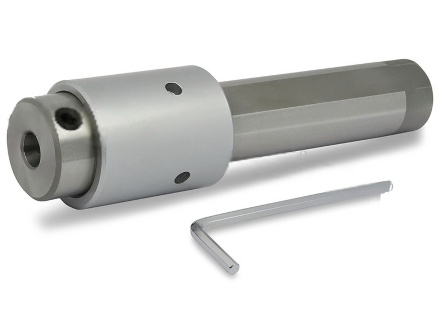

Прошивная ротационная головка KC-CS08A20

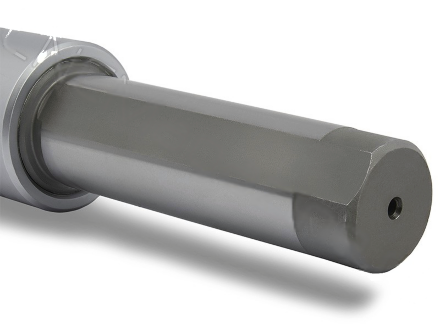

Прошивная ротационная головка KC-CS08A20 устанавливается в револьверную головку или пиноль задней бабки токарного станка. Также она может применяться во фрезерных станках. Головка преобразует предварительно выполненное круглое отверстие в отверстие нужной формы: шестигранное, квадратное и другой формы в зависимости от установленной сменной прошивки. Модель рассчитана на прошивки KC-CT08-*** и имеет посадку головки 8. Рабочая скорость составляет 800–2000 об/мин, подача — 0,02–0,1 мм/оборот. Для деталей из меди и алюминия подачу увеличивают в 2–3 раза. Отверстие под прошивку должно быть на 0,1–0,3 мм больше вписанной окружности формируемой фигуры, а его глубина — на 40% больше предполагаемой глубины прошивки. При установке необходимо обеспечить соосность отверстия и оси прошивки. Размеры головки: D — 20, D1 — 30 мм, L — 47 мм, L1 — 70 мм, d — 8 мм. Тип хвостовика — цилиндрический с лыской. Масса — 0,800 кг.
