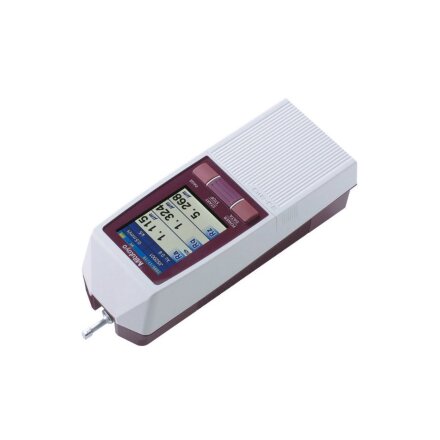

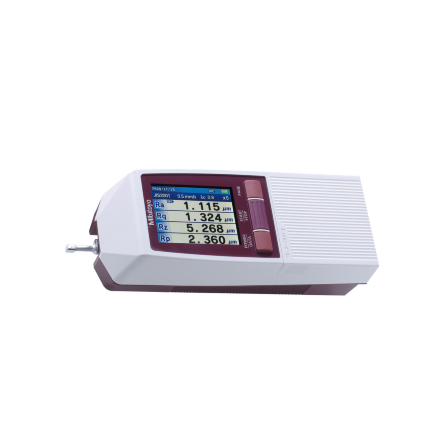

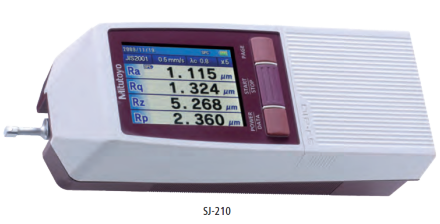

Профилометр Mitutoyo Surftest SJ-210

Описание

Профилометр Surftest SJ-210 - базовый прибор для измерения шероховатости от японской компании Mitutoyo Corporation.

Модификации SJ-210 используются для быстрого и точного измерения шероховатости прямолинейных поверхностей. Погрешность измерений находится в пределах 5 %. Действие приборов основано на механическом ощупывания неровностей профиля алмазным щупом и преобразования его колебаний в значения шероховатости микропроцессорным блоком. В качестве щупа используется алмазный наконечник радиусом 2 мкм.

СЕРИЯ Surftest SJ-210 ВЫПУСКАЕТСЯ В НЕСКОЛЬКИХ МОДИФИКАЦИЯХ

• Стандартная, с продольным ходом щупа: вперед-назад. Подходит для большинства задач
• Тип S, с поперечным ходом щупа: влево-вправо. Удобен при измерениях шеек валов, канавок и фланцев
• Тип R, с системой безопасных измерений защищающей щуп от повреждений. В нерабочем положении датчик скрыт

Каждая из трех модификаций SJ-210 может быть выполнена в виде моноблока, либо с выносным датчиком на кабеле длиной 1 м, удобной для контроля в труднодоступных местах, например, на внутренних поверхностях труб и изделиях сложной формы. Помимо перечисленных, профилометр Mitutoyo SJ-210, может быть оснащен специальными датчиками для контроля малых отверстий Ø2.8 - Ø4.5 мм, для измерения шероховатости зубьев шестерен и контроля внутри глубоких канавок. Так же производителем предлагается несколько приспособлений фиксации - штатив, тиски и крепление.

Результаты измерений профилометра выводятся на ЖК дисплей 2.4’’ в виде числовых значений шероховатости, профиля поверхности или кривых распределения. Встроенная память прибора может сохранять до 10 результатов. При использовании карты памяти до 10000 результатов. Предусмотрена связь с ПК через порты USB или RS-232. Профилометр SJ-210 может работать как от сети переменного тока, так и от батареи. Есть функции сигнализации о превышении допустимых значений и неисправности датчика. Прибор имеет автокалибровку с несколькими измерениями (макс. 5 раз).

Профилометры Mitutoyo Surftest серии SJ-210 внесены в Госреестр средств измерений РФ, свидетельство об утверждении типа № 30381-11. Методика поверки содержится в МП 30381-11. Межповерочный интервал 2 года. Основное средство поверки - эталонные меры шероховатости 2-го разряда по ГОСТ 8.296-78. Свидетельство о поверке в стандартный комплект не входит и поставляется по заявке. Помимо российского реестра, профилометры SJ-210 соответствуют требованиям европейских и международных стандартов - EN ISO, VDA, ANSI, JIS.

ОСОБЕННОСТИ ПРОФИЛОМЕТРА Mitutoyo Surftest SJ-210

• Опорная система измерения с интуитивно понятным управлением
• Не зависит от наличия электросети на месте измерений
• Цветной ЖК-дисплей 6 см (2.4“) с подсветкой обеспечивает превосходную визуализацию
• Соответствие международным стандартам, например, EN ISO, VDA, ANSI, JIS, а также возможны пользовательские настройки
• Различные типы приводов обеспечивают более широкую область применения
• Отображаются результаты расчетов, оценка профилей, кривая распределения амплитуд и относительная опорная кривая профиля
• Поддержка 16 языков
• Управление кнопками на панели и под сдвижной крышкой

Характеристики

Комплектация

1. 178-560-11DC Профилометр Surftest SJ-210
2. 12BAA303 Соединительный кабель (привод/основной блок) для удлинения 1м
3. 12BAK700 Подставка для калибровки
4. 12BAK728 Блок питания 9В
5. 178-230-2 Стандартный приводной блок 17,5 мм
6. 178-296 Стандартный датчик 2 мкм; 0,75 мН
7. 178-601 Мера шероховатости Ra 3 мкм
8. Паспорт
9. Индивидуальная упаковка
