Основные данные
Описание

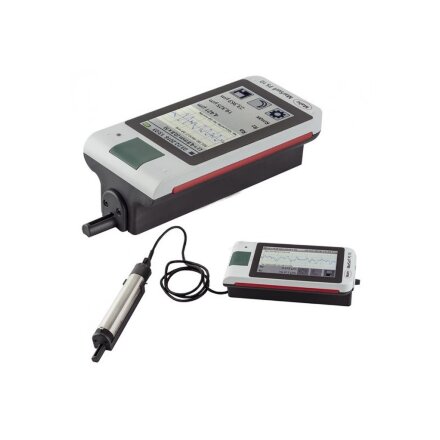

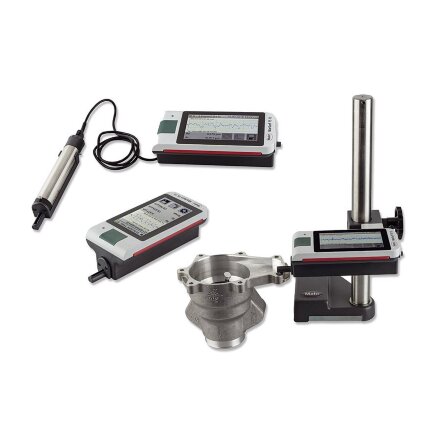

Портативный профилометр MarSurf PS10 служит для измерения шероховатости поверхности непосредственно на производстве. Малые габариты и вес позволяют измерять качество поверхности прямо на станке. При этом результаты измерения сразу сохраняются в профилометре в формате PDF, которые можно перенести на компьютер с помощью USB-кабеля или microSD-карты.
ОБЛАСТИ ПРИМЕНЕНИЯ ПРОФИЛОМЕТРА Mahr Marsurf PS10
- Для валов и компонентов корпуса
- Для больших станков
- Для крупных деталей
- Для деталей, подвергнутых фрезеровке и токарной обработке
- Для деталей, подвергнутых шлифованию и хонингованию
- На производственной линии или непосредственно на станке. Идеально подходит для быстрой проверки шероховатости поверхности детали на станке
ОСОБЕННОСТИ ПРОФИЛОМЕТРА Mahr Marsurf PS10
- Компактный переносной прибор для измерений шероховатости
- Чрезвычайно удобный и интуитивно понятный прибор, по простоте использования сравним со смартфоном
- Большой 4,3-дюймовый сенсорный дисплей с подсветкой
- Изменяемая ориентация индикации (книжная/альбомная)
- Кнопка "Пуск", которая также используется в качестве кнопки "Домой" для быстрого перехода на начальный экран
- Резервное копирование данных в формате файла TXT, X3P или PDF
- Создание готовых протоколов измерений в формате PDF непосредственно на измерительном приборе
- Комментарии заказчика к протоколу измерений (PDF) можно вводить непосредственно на приборе MarSurf PS 10
- Работа от аккумуляторной батареи, более 1200 измерений без подзарядки прибора
- Функционально полное решение. Компактный и легкий (приблизительно 500 г)
- Многофункциональность, съемный блок привода
- Всевозможные положения прибора, может использоваться в горизонтальном, вертикальном и перевернутом положении
- 31 параметр измерения шероховатости, спектр возможных функций, аналогичный лабораторному прибору
- Безошибочная работа благодаря встроенной съемной мере шероховатости
- Быстрый доступ к часто используемым функциям с помощью списка избранных функций на дисплее
- Очень быстрая подготовка к работе, результаты готовы уже буквально через секунды с момента включения прибора
- Автоматический выбор отсечки шага, благодаря чему даже неспециалисты могут быть уверены в получении корректных результатов
Характеристики
Диапазон измерений |
350 мкм |
Измерительное усилие |
0.7 мН |
Радиус иглы наконечника |
2 мкм |
Скорость измерения |
0.75 мм/с |
Кол-во измеряемых параметров |
31 |
Способ управления |
тач-экран |
Размер экрана |
4.3" |
Встроенная мера шероховатости |
да |
Съемный блок привода |
да |
Передача данных измерений |
USB, MarConnect (RS 232), microSD |
Встроенная память |
3900 профилей 500000 результатов 1500 протоколов в PDF |
Автоматический выбор шага отсечки |
да |
Класс защиты |
IP40 |
Кол-во измерений от одной зарядки |
1200 |
Диапазон измерений |
350 мкм |
360 мкм |
200 мкм |
400 мкм |
200 мкм |
Измерительное усилие |
0.7 мН |
0.75 мН |
1.5 мН |
0.75 мН |
- |
Радиус иглы наконечника |
2 мкм |
2 мкм |
5 мкм |
5 мкм |
5 мкм |
Скорость измерения |
0.75 мм/с |
0.5/1 мм/с |
0.5 мм/с |
- | - |
Кол-во измеряемых параметров |
31 |
40 |
25 |
15 |
18 |
Способ управления |
тач-экран |
кнопки |
колесико |
кнопки |
тач-экран |
Размер экрана |
4.3" |
2.4" |
2" |
2" |
4.3" |
Встроенная мера шероховатости |
да |
нет |
нет |
нет |
нет |
Съемный блок привода |
да |
да |
нет |
нет |
нет |
Передача данных измерений |
USB, MarConnect |
mini USB, RS 232, microSD |
USB, Bluetooth |
Micro USB |
USB-A, USB Mini |
(RS 232), microSD |
- | - | - | - | |
Встроенная память |
3900 профилей |
нет |
100 профилей |
20 профилей |
1 профиль |
500000 результатов, |
- | 10000 результатов |
1000 результатов |
100 результатов |
|
1500 протоколов в PDF |
- | - | - | - | |
Автоматический выбор шага отсечки |
да |
нет |
нет |
нет |
нет |
Класс защиты |
IP40 |
- | IP20 |
- | - |
Кол-во измерений от одной зарядки |
1200 |
1000 |
800 |
1000 |
1200 |
Комплектация
- 6910230 Комплект MarSurf PS 10 (2 мкм) (возможен также вариант покупки набора с 5 мкм щупом)
- 6910231 Прибор MarSurf PS 10 для измерения шероховатости (с интерфейсом на 17 языках) со встроенным устройством подачи и эталоном
- 6111520 Одноопорный щуп PHT 6-350, радиус наконечника щупа 2 мкм, диапазон измерений 350 мкм, для измерений на горизонтальных поверхностях, в отверстиях диаметром от 6 мм и глубиной до 17 мм и в пазах шириной от 3 мм
- 3028331 Блок питания (100–264 В перем. тока, 5В пост. тока)
- 3028332 4 переходника для блока питания арт. 3028331 (для использования на территории Европы, Великобритании, США и Австралии)
- 3028323 USB-кабель (USB-A, микро-USB) длиной 2 м; для подключения блока питания и подключения к USB-порту компьютера
- 7053553 Удлинительный кабель для съемного устройства подачи длиной 1,2 м
- 3903456 Отвертка с шестигранной головкой, размер под ключ 2.0
- 7054136 Транспортировочный фиксатор
- 3763316 Информационный лист (на 17 языках)
- 3763438 Технические характеристики (на немецком и английском языке)
- 3762815 и 3762817 Памятка «MarSurf. Surface Parameters» (на немецком и английском языке)
- 7053543 Транспортировочный футляр с наплечным ремнем
- 7054134 Коробка для транспортировки
- 3763315 Руководство по эксплуатации
- Паспорт
- Индивидуальная упаковка
Технические характеристики
Файлы
- Руководство по эксплуатации.pdf 1.95 MBytes
- Свидетельство об утверждении типа СИ.pdf 2.07 MBytes
