Основные данные
Описание
Приборы модификации ИШП-6100 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров.

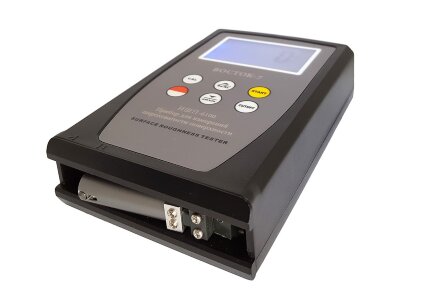

ОСОБЕННОСТИ ПРОФИЛОМЕТРА Восток-7 ИШП-6100
- Измеряет 2 параметра шероховатости поверхности: Ra и Rz
- Измерение на плоских и слегка изогнутых поверхностях
- Рабочий режим эксплуатации - только при положительной температуре окружающей среды

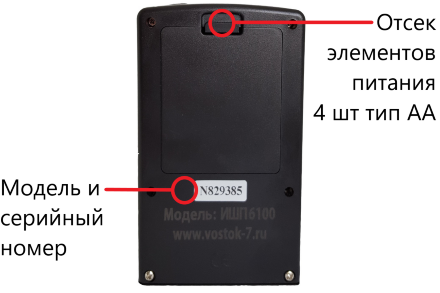

- Питание приборов осуществляется 4 сменными батарейками (аккумуляторами) тип АА
- Ручное или автоматическое (через 5 минут после последнего нажатия клавиши) выключение
- Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора
- Измерения в метрической (СИ, µm) и английской (µin) системах мер

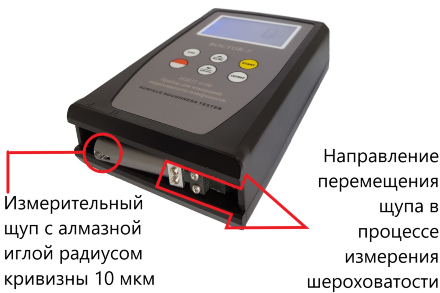

Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.

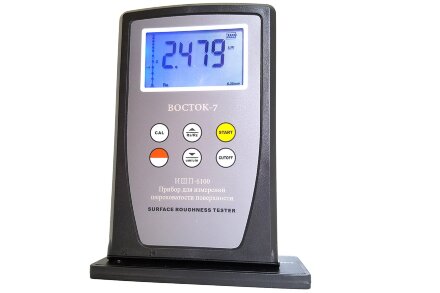

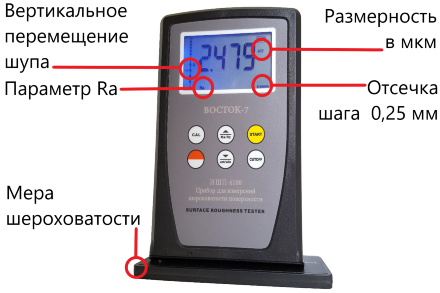

При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.

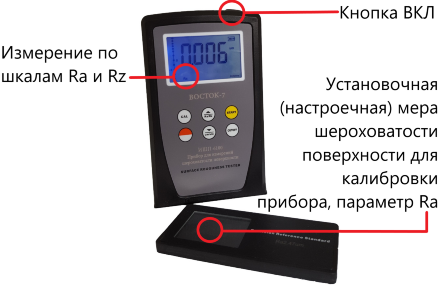

Приборы выпускаются в трёх модификациях ИШП-6100, ИШП-210 и ИШП-110, отличающихся техническими и метрологическими характеристиками. Все приборы для измерений шероховатости поверхности комплектуются установочными мерами шероховатости поверхности (сравнения), необходимыми для подготовки приборов к измерениям.
Назначение: Приборы для измерений шероховатости поверхности ИШП (далее - приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.
Характеристики
| Наименование характеристики | Значение | ||
| Модификация | ИШП-6100 | ИШП-110 | ИШП-210 |
| Измеряемые параметры шероховатости | Ra, Rz | Ra, Rz, Rq, Rt | Ra, Rz, Ry, Rq, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Фильтр | RC | RC | Гаусса, RC, PC-RC профиль без фильтра D-P |
| График | - | - | Первичный профиль/профиль, подвергнутый фильтрации и кривая tp |
| Диапазон измерений | |||
| По параметрам Ra, Rq, мкм | от 0.1 до 10 | от 0.1 до 15 | от 0.1 до 16 |
| По параметру Rz, Rz, R3z, Ry, Rt, Rp, Rm, мкм | от 0.1 до 50 | от 0.1 до 50 | от 0.02 до 160 |
| Ось X (горизонтальная), мм | - | - | 17.5 |
| Дискретность/диапазон измерений (автоматический); Ось Z (вертикальная), мкм | - | - | 0.01 мкм/±20 0.02 мкм/±40 0.04 мкм/±80 |
| Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, % | 10 | ||
| Относительное СКО результатов измерений, %, не более | 7 | 6 | |
| Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм | - | от -80 до +80 | |
| Радиус кривизны щупа, мкм | 10 | 10 | 5 |
| Измерительное усилие, мН | 16 | 50 | 4 |
| Отсечка шага, мм | 0.25; 0.8; 2.5 | ||
| Длина оценки, мм | 12.5 мм | 1.25; 4 | от 1 до 5 длин отсечки шага |
| Скорость перемещения щупа, мм/с | |||
| На базовой длине 0.25 мм | 0.135 | ||
| На базовой длине 0.8 мм | 0.5 | ||
| На базовой длине 2.5 мм | 1 | ||
| Наименование характеристики | Значение | ||
| Модификация | ИШП-6100 | ИШП-110 | ИШП-210 |
| Автоотключение прибора, мин. | 5 | 10 | |
| Питание | 4 x 1.5V батареи или аккумуляторы тип АА | встроенная 3.7V литиево-ионная батарея, зарядное устройство от сети 220V через USB-кабель | аккумулятор Li-ion 3.7В, Зарядное устройство от сети 220V: DC 5 V, 800 мА/время полной зарядки 3 часа |
| Длительность непрерывной работы, ч | ≥10 | ≥13 | ≥20 |
| Габаритные размеры, мм, не более | 80 х 30 х 128 | 70 х 24 х 106 | 141 х 55 х 40 |
| Масса, г, не более | 280 | 200 | 400 |
| Условия эксплуатации | |||
| Температура окружающей среды, °С | от 0 до +50 | от -20 до +50 | от -20 до +40 |
| Относительная влажность воздуха, % | от 30 до 80 | от 30 до 90 | |
| Срок службы, лет, не менее | 5 | ||

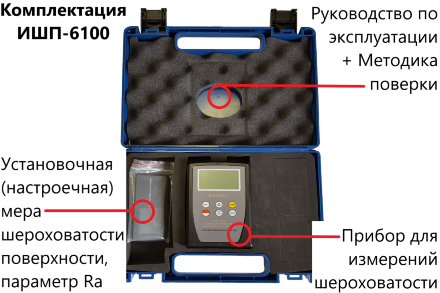

Комплектация

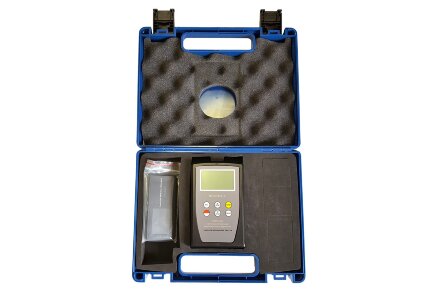

- Профилометр Восток-7 ИШП-6100
- Установочная (настроечная) мера шероховатости поверхности, параметр Ra
- Принадлежности
- Программное обеспечение
- Руководство по эксплуатации для модификации

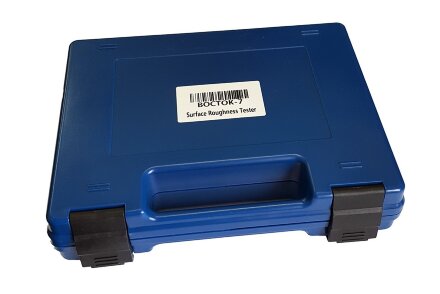

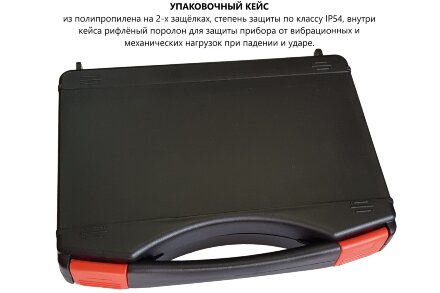

- Упаковочный кейс
- Методика поверки
- Индивидуальная упаковка
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (ПО ЗАКАЗУ)
- Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика
- Установочная рамка с выемкой для размещения в ней меры шероховатости
- V-образный блок для цилиндрических изделий с магнитом
