Описание и характеристики

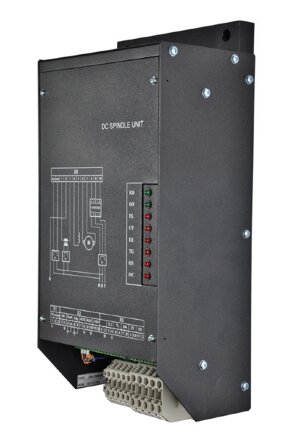

Тиристорный электропривод постоянного тока для шпинделей и главных движений металлорежущих станков с ЧПУ и станков с ручным управлением. Выпускается болгарской фирмой АРТЕХ ООД (ArtTech, г. Сливен) и применяется при модернизации станков как замена приводов серий КЕМРОН, КЕМТОК, КЕМТОР, КЕМЕК и отечественных 15-25: преобразователь совместим с ранее установленными двигателями с независимым возбуждением и встроенным тахогенератором, а возбуждение питается напрямую от сети без дополнительного трансформатора.
Особенности
- Двухзонное регулирование скорости: до номинальной частоты вращения — изменением напряжения на якоре при постоянном токе возбуждения (постоянный момент), выше номинальной — ослаблением поля при постоянном напряжении якоря (постоянная мощность).
- Диапазон регулирования скорости 1:10000, обратная связь по тахогенератору.
- Задание скорости или момента аналоговым сигналом ±10 В; встроенный ЦАП принимает цифровое задание от ЧПУ.
- Динамическое токоограничение, зависящее от скорости, ограничение момента, самосинхронизация, режим позиционирования шпинделя.
- Защиты и сигнализация по перегрузке, обрыву фаз и цепи возбуждения; компактная конструкция, простой монтаж и обслуживание.
- Комплектный привод: преобразователь, трёхфазный дроссель и двигатель постоянного тока с независимым возбуждением, тахогенератором и вентилятором (двигатель и дроссель подбираются под задачу).
Технические характеристики
| Назначение | привод главного движения станков с ЧПУ |
| Напряжение питания | 3 × 380 В, 50 Гц |
| Максимальное напряжение на якоре | 400 В |
| Управляющее напряжение | ±10 В |
| Диапазон регулирования скорости | 1:10000 |
| Обратная связь | тахогенератор |
| Режим работы | продолжительный |
| Температура окружающей среды | 0…+40 °C, влажность до 80 % при 30 °C |
| Степень защиты | IP20 |
| Исполнение | MDC2-110 — старшая модель ряда, номинальная мощность 110 кВт |
| Гарантия изготовителя | 12 месяцев с начала эксплуатации, не более 24 месяцев с поставки |
Ряд преобразователей MDC2
Серия охватывает мощности от 5,5 до 110 кВт: MDC2-5.5, 7.5, 11, 15, 18.5, 22, 30, 45, 55, 70, 85, 90 и 110. Младшие модели (5,5–15 кВт) весят 5,7 кг, модели 22–55 кВт — 26–26,5 кг. Преобразователь поставляется с паспортом и эксплуатационной документацией на русском языке; ввод в эксплуатацию выполняется по инструкции изготовителя с настройкой регуляторов тока и скорости под конкретный двигатель.
