Описание и характеристики

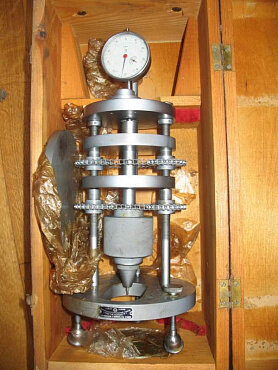

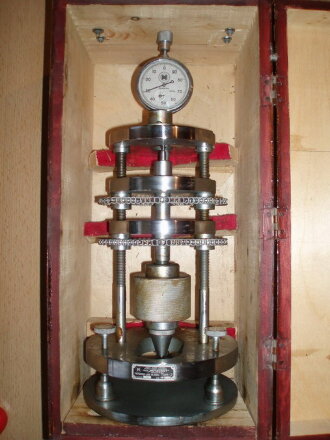

Стационарный прибор для определения твёрдости резины методом вдавливания закалённого стального шарика, находящегося под действием постоянной нагрузки, по ГОСТ 253-53. Показателями твёрдости служат глубина погружения шарика, отсчитываемая непосредственно по шкале прибора, и число твёрдости, которое находят по таблице, прилагаемой к прибору. Твердомер используется в лабораториях резинотехнических производств, шинных заводов, ОТК и испытательных центрах, где требуется контроль твёрдости резиновых смесей и изделий по отечественной нормативной базе. Тип внесён в Государственный реестр средств измерений, прибор поставляется со свидетельством о поверке.
Особенности
- Метод ГОСТ 253-53: шарик Ø5 мм, предварительная нагрузка 50 гс и рабочая нагрузка 1000 гс
- Отсчёт глубины погружения по стрелочному индикатору с дискретностью 0,01 мм
- Нормированная погрешность отсчётного устройства по участкам шкалы: ±5, ±10 и ±20 мкм
- Массивное литое основание и жёсткая стойка обеспечивают стабильность нагрузки
- Таблица чисел твёрдости по ГОСТ 253-53 входит в комплект
- В отличие от ТШМ-2 и приборов IRHD, тип ТШР зарегистрирован в Госреестре СИ РФ и подлежит поверке
- Образцы — плоскопараллельные пластины толщиной 6–8 мм; испытание проводится в трёх точках на расстоянии не менее 10 мм друг от друга и от краёв
Технические характеристики
| Предел измерения по шкале прибора | 0–2 мм |
| Рабочий диапазон измерений по шкале | 0,01–2 мм |
| Дискретность шкалы отсчётного устройства | 0,01 мм |
| Измерительное усилие (начальная нагрузка) | 50 ± 5 гс |
| Рабочая нагрузка (постоянная) | 1000 ± 2 гс |
| Диаметр стального закалённого шарика | 5 ± 0,005 мм |
| Погрешность отсчётного устройства на участке 0,01–0,5 мм | ±5 мкм |
| Погрешность отсчётного устройства на участке 0,5–1,0 мм | ±10 мкм |
| Погрешность отсчётного устройства на участке 1,0–2,0 мм | ±20 мкм |
| Толщина образца | 6–8 мм |
| Габаритные размеры | 150×150×350 мм |
| Масса | около 7,8 кг |
| Метод испытаний | ГОСТ 253-53 |
| Номер в Госреестре СИ | 792-66 |
Комплектация
- Твердомер ТШР
- Шарик
- Подкладка
- Площадка
- Таблица чисел твёрдости
- Футляр
- Свидетельство о поверке
- Руководство по эксплуатации
- Индивидуальная упаковка
