Описание и характеристики
Описание

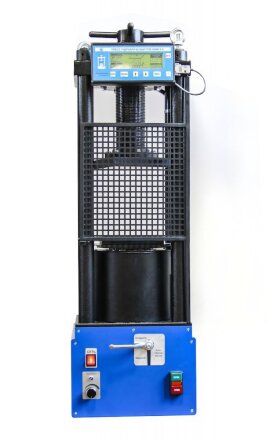

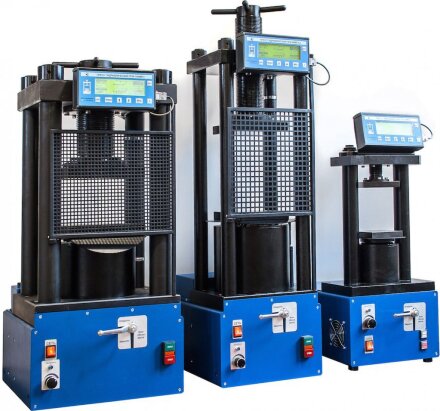

Пресс Стройприбор ПГМ-500МГ4А предназначен для испытания образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом.
Пресс Стройприбор ПГМ-500МГ4А снабжен электрическим приводом и тензометрическим силоизмерителем.
Отличительной особенностью являются малые габариты и масса, малошумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства. Микропроцессорное управление процессом нагружения, обеспечивает автоматическое поддержание скоростей нагружения в МПа/с, кН/с и мм/мин (в зависимости от метода испытаний), фиксацию разрушающей нагрузки и вычисление прочности с учетом масштабного коэффициента.
Индикация результатов испытаний цифровая (графический дисплей с подсветкой). Ввод исходных данных (вид материала, размеры образца, скорость нагружения) осуществляется в диалоговом режиме с пульта управления.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.
Пресс Стройприбор ПГМ-500МГ4А предназначен для испытания бетонных образцов на сжатие, кирпича на изгиб и сжатие (половинок), асфальтобетона на сжатие.
Пресс Стройприбор ПГМ-500МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания щебня и пропантов на дробимость, формование асфальтобетонных образцов в одиночных формах, в том числе по ГОСТ 30491, 32707 и 52129, при этом обеспечивается прессование под давлением 7, 10, 20, 30 и 40 МПа и выдержка под давлением в течение (3±0.1) мин.
Характеристики
| Наименование характеристик | ПГМ-500МГ4А | |
| Диапазон нагрузок, кН | от 5 до 500 (от 0.5 до 50 тонн) | |
| Погрешность измерения нагрузки, % | от 1 до 5% НПИ - ±3% свыше 5 до 100% НПИ - ±1% |
|
| Цена младшего разряда дисплея, кН/МПа | 0.01 / 0.01 | |
| Высота рабочего пространства между плитами пресса, мм | 335 | |
| Ход винтовой подачи, мм | 230 | |
| Размер рабочего пространства в плане, мм | 207 х 207 | |
| Ход поршня рабочего цилиндра, мм | 50 | |
| Размер опорных плит, мм, не менее | Ø216 | |
| Диапазон скорости перемещения плиты | мм/мин | 3±0.3 |
| - | ||
| - | ||
| Диапазон поддержания скорости нагружения | кН/с | 0.05±0.01 |
| 1.5±0.1 | ||
| МПа/с | 0.6±0.4 | |
| 0.4±0.2 | ||
| 2±0.5 | ||
| 0.2±0.1 | ||
| 5±1 | ||
| Объем памяти архива, значений | 999 | |
| Параметры питания | 220В / 50 Гц | |
| Потребляемая мощность, Вт, не более | 300 | |
| Габаритные размеры, мм | 320 х 445 х 945 | |
| Габаритные размеры в упаковке, ДхГхВ, мм | 700 х 600 х 1150 | |
| Масса, кг, не более | 214 | |
| Масса в упаковке, кг, не более | 245 | |
| Испытуемый материал | Виды испытаний | |
| Бетон | тяжелый и легкий | изгиб (призм) сжатие |
| ячеистый | - | |
| Раствор | сжатие | |
| Цемент | изгиб сжатие |
|
| Гипс | - | |
| Кирпич | изгиб сжатие (1/2) |
|
| Шлакоблок | – | |
| Асфальтобетон | сжатие прессование |
|
| Щебень | дробимость | |
| Пропанты | дробимость | |
Комплектация
- Пресс Стройприбор ПГМ-500МГ4А
- Пульт управления
- Руководство по эксплуатации
- Кабель связи с ПК
- Кабель сетевой
- Программное обеспечение
- Ёмкость с маслом
- Индивидуальная упаковка
