Описание и характеристики
Описание

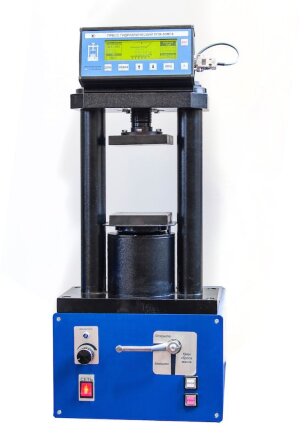

Пресс Стройприбор ПГМ-100МГ4А предназначен для испытания образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом.
Пресс Стройприбор ПГМ-100МГ4А снабжен электрическим приводом и тензометрическим силоизмерителем.
Отличительной особенностью являются малые габариты и масса, малошумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства. Микропроцессорное управление процессом нагружения, обеспечивает автоматическое поддержание скоростей нагружения в МПа/с, кН/с и мм/мин (в зависимости от метода испытаний), фиксацию разрушающей нагрузки и вычисление прочности с учетом масштабного коэффициента.
Индикация результатов испытаний цифровая (графический дисплей с подсветкой). Ввод исходных данных (вид материала, размеры образца, скорость нагружения) осуществляется в диалоговом режиме с пульта управления.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.
Пресс Стройприбор ПГМ-100МГ4А предназначен для испытания образцов из ячеистого бетона и раствора на сжатие, цементных и гипсовых балок на сжатие и изгиб, асфальтобетонных образцов на сжатие, раскол и изгиб.
Пресс Стройприбор ПГМ-100МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания асфальтобетонных образцов на сдвиг, одноосное сжатие и раcтяжение при изгибе при скоростях нагружения 3; 10; 50 и 50.8 мм/мин, в том числе по ПНСТ 109, 113 и 179.
Характеристики
| Наименование характеристик | ПГМ-100МГ4А | |
| Диапазон нагрузок, кН | от 1 до 50 (от 0.1 до 10 тонн) | |
| Погрешность измерения нагрузки, % | от 1 до 5% НПИ - ±3% свыше 5 до 100% НПИ - ±1% |
|
| Цена младшего разряда дисплея, кН/МПа | 0.01 / 0.01 | |
| Высота рабочего пространства между плитами пресса, мм | 180 | |
| Ход винтовой подачи, мм | 110 | |
| Размер рабочего пространства в плане, мм | 137 х 137 | |
| Ход поршня рабочего цилиндра, мм | 23 | |
| Размер опорных плит, мм, не менее | 110 х 110 | |
| Диапазон скорости перемещения плиты | мм/мин | 3±0.3 |
| 10±1 | ||
| 50±1 | ||
| Диапазон поддержания скорости нагружения | кН/с | 0.05±0.01 |
| - | ||
| МПа/с | 0.6±0.4 | |
| 1±0.5 | ||
| 2±0.5 | ||
| – | ||
| – | ||
| Объем памяти архива, значений | 999 | |
| Параметры питания | 220В / 50 Гц | |
| Потребляемая мощность, Вт, не более | 220 | |
| Габаритные размеры, мм | 326 х 463 х 832 | |
| Габаритные размеры в упаковке, ДхГхВ, мм | 500 х 450 х 840 | |
| Масса, кг, не более | 74 | |
| Масса в упаковке, кг, не более | 91 | |
| Испытуемый материал | Виды испытаний | |
| Бетон | тяжелый и легкий | изгиб (призм) сжатие |
| ячеистый | сжатие | |
| Раствор | сжатие | |
| Цемент | изгиб сжатие |
|
| Гипс | изгиб сжатие |
|
| Кирпич | изгиб | |
| Шлакоблок | – | |
| Асфальтобетон | сжатие раскол изгиб сдвиг одноосное сжатие |
|
| Щебень | – | |
| Пропанты | – | |
Комплектация
- Пресс Стройприбор ПГМ-100МГ4А
- Пульт управления
- Руководство по эксплуатации
- Кабель связи с ПК
- Кабель сетевой
- Программное обеспечение
- Ёмкость с маслом
- Индивидуальная упаковка
