Описание и характеристики

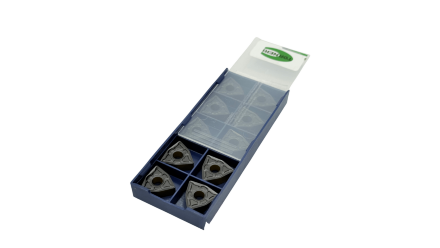

Пластина WNMG080408-GM TC6215D используется как сменный режущий элемент при токарной обработке металлических заготовок. Она подходит для совместимых державок при точении наружных и внутренних поверхностей, торцов и уступов, если конструкция инструмента рассчитана на данное обозначение пластины.
WNMG — ISO-обозначение формы и исполнения: ромбическая пластина с углом 80°, отрицательной геометрией и классом допуска M. Код 080408 задаёт типоразмер и размерную комбинацию, включая параметр при вершине 08; GM указывает вариант геометрии. TC6215D — обозначение марки твердосплавного режущего материала.

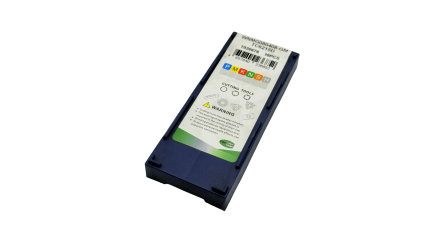

Размеры, указанные в карточке, — 16×16 мм. Перед применением сверяют полное обозначение WNMG080408-GM, форму опорного места, способ крепления и соответствие державки. Размеры из карточки также учитывают при проверке фактических габаритов изделия или упаковки.
