Описание и характеристики

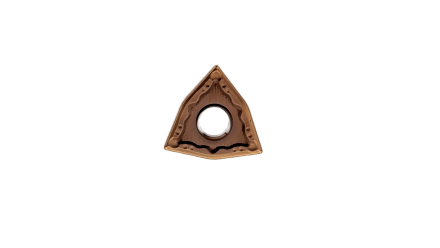

Пластина WNMG080404-TM применяется как сменный режущий элемент для токарной обработки металлических деталей. Обозначение W указывает тригональную форму, N — отрицательную геометрию с нулевым задним углом, M — класс допуска, G — конструктивное исполнение отверстия и посадочной поверхности.
Числовая маркировка 080404 содержит данные о типоразмере, толщине и радиусе режущей вершины; радиус по обозначению составляет 0,4 мм. Суффикс TM относится к геометрии стружколома, TP9125B — к марке твердого сплава или группе применения. Эти обозначения необходимо сопоставлять с паспортом совместимой державки.
Размеры в характеристиках указаны как 10×10 мм. При подборе проверяют соответствие посадочного места державке WNMG, форму пластины, требуемый радиус вершины и условия конкретной операции. Пластина изготовлена брендом TORNERI.
