Описание и характеристики

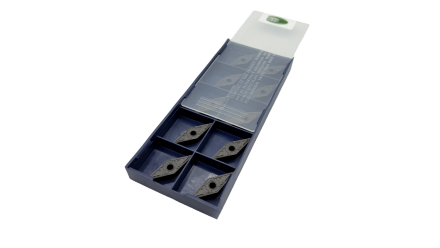

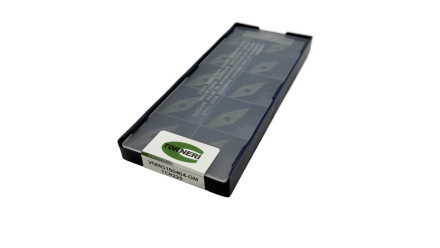

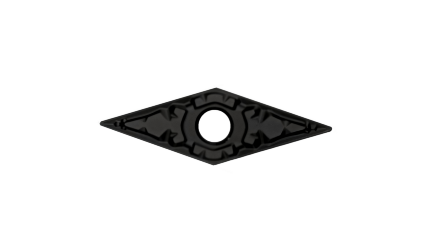

Сменная твердосплавная пластина предназначена для установки в токарные державки и обработки металлических заготовок. Тип VNMG имеет ромбическую форму с углом 35°, поэтому применяется для точения наружных и профильных поверхностей, когда требуется доступ к участкам сложного контура.
Маркировка VNMG160404-GM указывает: V — форма ромба 35°, N — нулевой задний угол, M — класс допуска, G — конструктивное исполнение с отверстием и посадочной геометрией. Числа 16, 04 и 04 обозначают типоразмер, толщину и радиус при вершине 0,4 мм. GM — обозначение геометрии, TC6225 — марка твердого сплава.
Размер по характеристикам составляет 16×16 мм. При выборе проверяют совместимость с державкой, направление обработки, материал детали и режим резания. Пластина изготовлена брендом TORNERI.
