Описание и характеристики

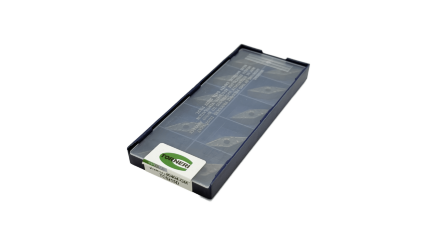

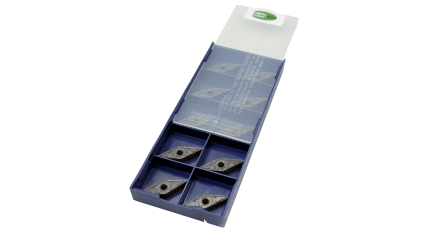

Пластина предназначена для токарного точения металлических деталей и устанавливается в совместимую державку для пластин типа VNMG. Обозначение VNMG160404-GM расшифровывается как пластина ромбической формы V с углом 35°, отрицательным задним углом N, классом допуска M и исполнением G; 160404 содержит размерную группу и обозначение радиуса вершины 04. GM — вариант геометрии.
Марка TC6215D указывает на используемый твёрдый сплав. Такая пластина применяется при продольном и поперечном точении, когда требуется сменная режущая кромка и стабильная установка в державке соответствующего типа.
В карточке указаны длина и ширина 16 мм. При выборе проверяют типоразмер посадочного места, соответствие державки пластине VNMG160404 и пригодность марки TC6215D для материала заготовки. Режим резания корректируют по жёсткости станка, глубине резания и условиям отвода стружки.
