Описание и характеристики
Сменная пластина предназначена для точения металлических деталей и устанавливается в державки, рассчитанные на типоразмер VBMT. Обозначение VBMT160404 содержит серию пластины VBMT, размер 16, толщину 04 и радиус при вершине 04 по принятой системе обозначений ISO. Форма VBMT — ромб с углом при вершине 35°, применяемый для чистового и универсального точения.
Маркировка TP9125B обозначает марку твердого сплава и вариант исполнения, заданные производителем. Пластина рассчитана на работу с совместимой державкой и может использоваться при наружном точении, расточке и обработке уступов, если это допускает посадка инструмента.
При выборе проверяют типоразмер VBMT, соответствие державки, ориентацию режущей кромки и назначение марки TP9125B для конкретного материала и режима резания. Нельзя заменять пластину только по внешнему размеру: важны посадка, форма и код типоразмера.

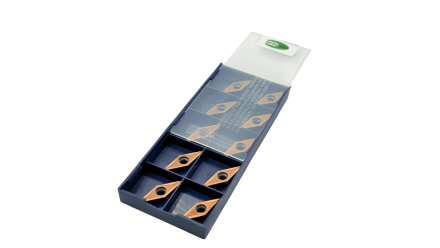

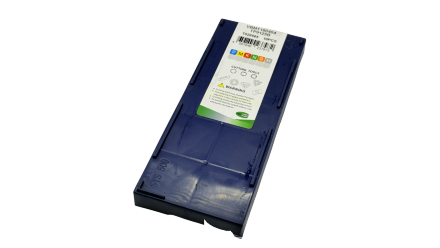

Пластина изготовлена для инструмента TORNERI. Размеры, указанные в карточке, составляют 27 мм по длине и 10 мм по ширине.
