Описание и характеристики

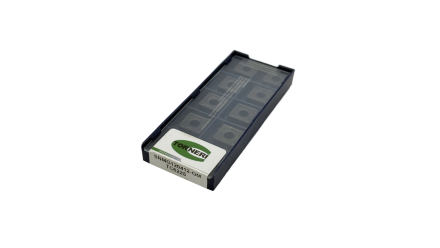

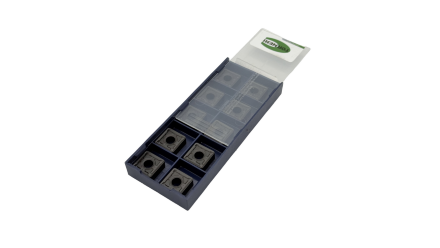

Сменная твердосплавная пластина предназначена для токарного точения металлических заготовок в совместимых державках. Обозначение SNMG120412-GM определяет тип пластины и основные размеры: 12 — размер, 04 — толщина, 12 — радиус при вершине 1,2 мм. Индекс SNMG соответствует квадратной пластине с отрицательной геометрией, а суффикс GM указывает на предусмотренное исполнение геометрии.
Марка TC6225 обозначает марку твёрдого сплава и вариант применения, заданные производителем. Квадратная форма позволяет использовать несколько режущих кромок после поворота пластины. В характеристиках указаны размеры 12×12 мм; пластина устанавливается в державку с соответствующим посадочным местом и креплением.
При выборе проверяют полное совпадение маркировки SNMG120412-GM, размеров гнезда и способа фиксации. Радиус 1,2 мм следует учитывать при обработке уступов, выборе подачи и требованиях к поверхности. Перед работой пластину устанавливают без загрязнений и перекоса.
