Описание и характеристики

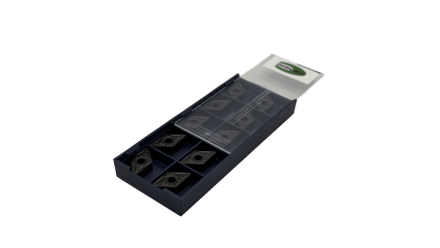

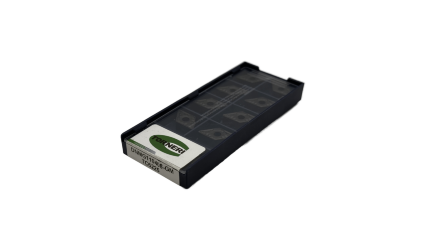

Сменная твердосплавная пластина предназначена для токарного точения при установке в державку с посадочным местом DNMG. Обозначение DNMG110408-GM расшифровывается по системе ISO: D — ромбическая форма с углом 55°, N — нулевой задний угол, M — класс допуска, G — конструктивное исполнение отверстия и стружколома; 11 — размер, 04 — толщина, 08 — радиус вершины 0,8 мм.
Марка TC6225 обозначает сорт твердосплавной пластины. Индекс GM является частью исполнения и учитывается при подборе к державке и режиму резания. Пластина рассчитана на работу сменными режущими кромками, что упрощает замену изношенного элемента.
Перед установкой проверяют полное совпадение маркировки, посадочного места и крепежа. Необходимо учитывать направление обработки, требуемый радиус вершины и состояние кромки. Производитель — TORNERI.
