Описание и характеристики

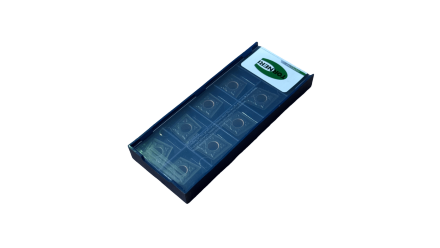

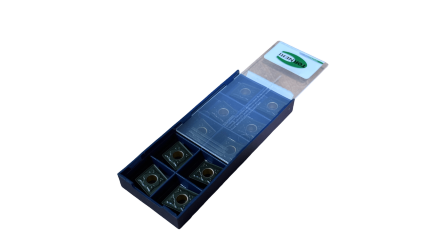

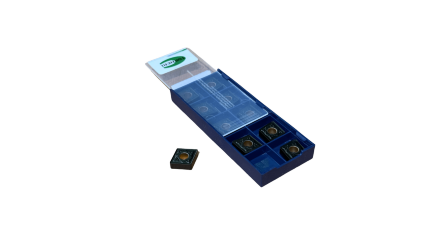

Сменная пластина CNMG предназначена для точения металлических деталей на токарных станках. Ромбическая форма с четырьмя режущими вершинами позволяет использовать пластину в нескольких положениях после поворота. Она применяется для наружной и внутренней обработки при установке в соответствующую державку.
Маркировка CNMG120408-KG читается по ISO: C — ромбическая форма с углом 80°, N — нулевой задний угол, M — класс допуска, G — конструктивное исполнение с отверстием и элементами закрепления; 12 — размер вписанной окружности, 04 — толщина, 08 — радиус при вершине 0,8 мм. KG — геометрия стружколома. TC8315H-A — марка твердосплавного исполнения.
При выборе учитывают совместимость с державкой, направление точения, жёсткость системы, обрабатываемый материал и требуемую геометрию резания. Размеры 10 мм из карточки не используют для определения типоразмера CNMG120408.
