Описание и характеристики

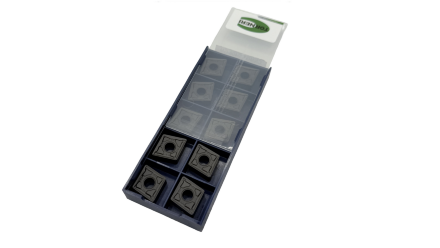

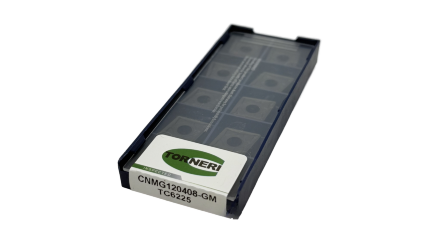

CNMG120408-GM — сменная ромбическая пластина для токарной обработки металлических заготовок. Буква C обозначает форму ромба с углом 80°, N — нулевой задний угол, M — класс допуска, T — исполнение отверстия. Число 12 указывает типоразмер, 04 — толщину по системе обозначения, 08 — радиус при вершине 0,8 мм.
Индекс GM обозначает геометрию стружколома и режущей кромки. Пластина используется для наружного точения, обработки торцов и уступов в державке, рассчитанной на CNMG120408. После износа режущей кромки заменяется вся пластина.
Марка TC6225 относится к определённой группе твердосплавного инструмента. При выборе сопоставляют типоразмер, отверстие, радиус 0,8 мм, стружколом и область применения марки. Указанные размеры 10 мм учитывают только как габаритные данные позиции.
