Описание и характеристики

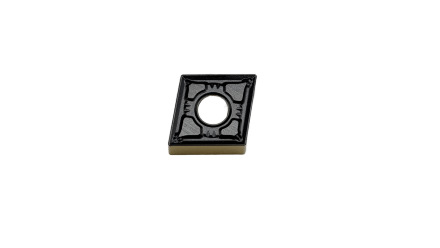

Пластина CNMG120404-GM относится к сменным твердосплавным пластинам для токарного точения. Конструкция предназначена для установки в совместимую державку типа CNMG и обработки наружных или внутренних поверхностей в зависимости от применяемой оснастки.
В обозначении C указывается ромбическая форма с углом 80°, N — отрицательная геометрия пластины, а M — исполнение по системе обозначений типа изделия. Индекс 12 относится к размерной группе, 04 — к толщине, 04 — к радиусу при вершине в принятой системе обозначений. GM — обозначение геометрии стружколома, TC6215D — марка твёрдого сплава.
При выборе проверяют соответствие посадочного места державки, геометрии стружколома и режима обработки. Размеры 12×12 мм приведены в характеристиках позиции. Пластина изготовлена брендом TORNERI.
