Описание и характеристики
Резьбовая сменная пластина предназначена для токарной обработки внутренней метрической резьбы с полным профилем 60° по системе ISO. Рабочая геометрия формирует боковые стороны и вершину витка при нарезании резьбы с шагом 2,50 мм.

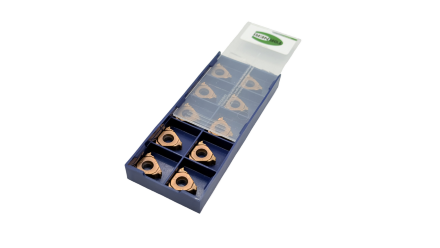

Маркировка 16IR2.50ISOA расшифровывается так: 16 — типоразмер, IR — внутреннее резьбонарезание, 2.50 — шаг метрической резьбы 2,50 мм, ISO — профиль по системе ISO, A — исполнение пластины. Марка сплава обозначена как TP9125B. Изделие выпускает TORNERI.
При выборе необходимо проверить посадочное место державки, рабочий диаметр и направление резьбы. Для получения полного профиля применяют пластину только с соответствующим шагом; при другой величине шага режущая кромка не совпадёт с профилем детали.
Технические характеристики
БрендTORNERI
Артикул производителяТ027067
Длина, мм10
Ширина, мм10
