Описание и характеристики

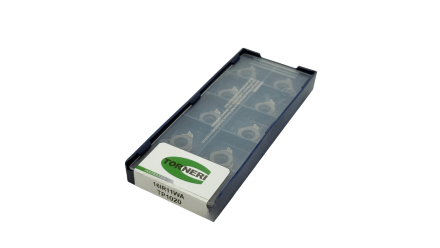

Пластина используется для нарезания внутренней трубной резьбы Уитворта на токарном станке. В обозначении 16IR11WA указаны размер 16, внутреннее правое исполнение IR и профиль 11WA, соответствующий трубной резьбе Уитворта с углом 55°. Профиль применяется при обработке резьбовых соединений трубного типа.
Марка твёрдого сплава TP1020 предназначена для сменного резьбового инструмента. Пластина устанавливается в совместимую державку для внутреннего точения и формирует боковые поверхности профиля при движении инструмента по резьбовой линии.
При подборе проверяют соответствие державки, внутреннее направление резания и обозначение резьбы 11WA. Необходимо отличать эту модель от пластин для метрической резьбы ISO 60°, наружного резания и другого профиля Уитворта.
