Описание и характеристики

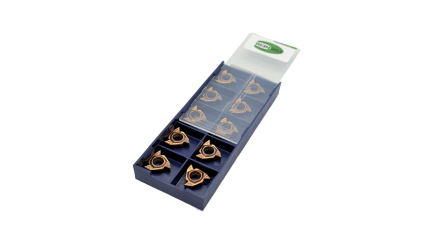

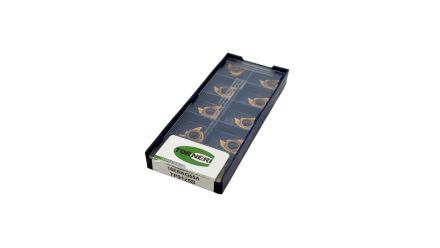

Сменная твердосплавная пластина 16ERAG55A предназначена для наружного резьбового точения на токарных станках. В маркировке 16 обозначен типоразмер, ER — исполнение для наружной резьбонарезной державки, AG — конструктивный вариант, 55 — угол профиля резьбы 55°, A — вариант исполнения пластины. Изделие относится к инструменту для резьбы с неполным профилем 55° и 60°.
Твердосплавная режущая кромка формирует виток при обработке металлических деталей с подачей, синхронизированной со шпинделем. Пластину используют для чернового или универсального формирования резьбового профиля в пределах её назначения; конкретный режим выбирают по материалу заготовки и жесткости системы. TP9125B — обозначение марки твердого сплава и исполнения, бренд — TORNERI.
При выборе сверяют угол 55°, тип державки, посадочное место, направление резьбы и возможность работы по наружному диаметру. Существенны точность установки и надежный прижим. Если требуется готовая вершина витка или другой угол, применяют специальную пластину полного профиля либо соответствующей геометрии.
