Описание и характеристики

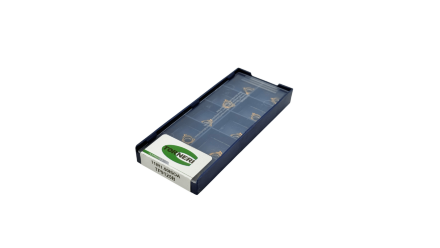

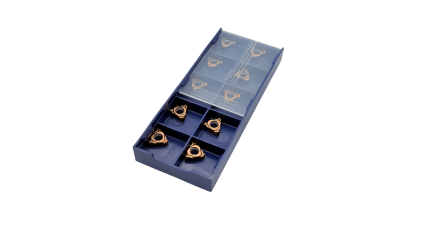

Сменная твердосплавная пластина 11IR1.50ISOA используется для внутреннего резьбового точения на токарных станках. В обозначении 11 указан типоразмер, IR означает исполнение для внутренней державки, 1.50 — шаг метрической резьбы 1,50 мм, ISO — полный профиль по метрической системе с углом 60°, A — конструктивный вариант пластины.
Режущая кромка формирует полный профиль витка, включая его вершину, поэтому пластина предназначена для резьбы именно с указанным шагом. Твердосплавная основа применяется при обработке металлических заготовок в режимах, соответствующих материалу детали, станку и жесткости установки. TP9125B — обозначение марки твердого сплава и исполнения; бренд инструмента — TORNERI.
Перед установкой проверяют соответствие шага 1,50 мм, внутреннего диаметра детали, посадочного места и прижима державки. Важно обеспечить соосность, правильное направление подачи и свободный выход стружки. Для других шагов и профилей требуется отдельная пластина, поскольку полный профиль не является универсальным.
