Описание и характеристики

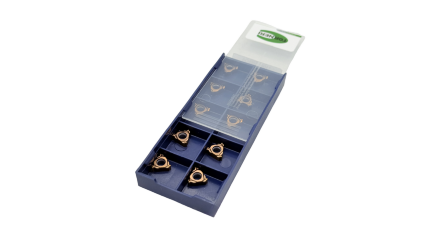

Сменная твердосплавная пластина 11IR1.00ISOA предназначена для точения внутренней метрической резьбы с полным профилем по системе ISO. Обозначение 11 указывает типоразмер пластины, IR — исполнение для внутренней резьбонарезной державки, 1.00 — шаг резьбы 1,00 мм, ISO — метрический стандартный профиль с углом 60°, A — конструктивный вариант.
Полный профиль формирует не только боковые стороны витка, но и вершину резьбы, поэтому пластину выбирают под конкретный шаг. Инструмент применяют на токарных станках при обработке стальных и других металлических заготовок подходящей обрабатываемости. Твердосплавная марка TP9125B определяет материал режущей части и вариант исполнения, установленный производителем TORNERI.
При выборе сопоставляют шаг 1,00 мм с программой станка, внутренний диаметр и посадочное место державки. Нельзя заменять такую пластину исполнением для неполного профиля или другим шагом. Дополнительно проверяют направление резьбы, жесткость закрепления и возможность отвода стружки в расточном отверстии.
