Описание и характеристики
Описание

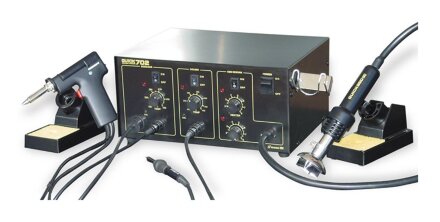

Паяльная станция Quick 702 ESD относится к классу сложного монтажно-демонтажного оборудования. Система используются для: осуществления работ с электронными платами, замены радиодеталей, ремонта кабельных соединений.
Quick 702 ESD может работать как оборудование для демонтажа, паяльная или SMD ремонтная станция. У прибора есть термовыключатель, отвечающий за безопасность. Существенное преимущество прибора – трехканальная система находится в одном блоке. За счет этого каждая секция может работать отдельно.
Паяльная станция Quick 702 ESD работает от сети 220 вольт. Разогревается за четверть минуты, корпус рукояти выполнен из пластика. Температура работы – 480/500/480 °C. Прибор оснащен термофеном и оловоотсосом. У оборудования есть антиэлектростатическая защита. Благодаря ей, поверхности печатных плат дополнительно защищены, риск их повреждения значительно ниже при ремонте.
У Quick 702 ESD есть вакуумный насос. Присутствует функция поддержания нужной температуры, за него и работу замкнутого контура отвечает датчик. Предусмотрены всасывающие наконечники, которые удаляют и задерживают припой ремонтируемого оборудования.
Монтажно-демонтажное оборудование необходимо для быстрого ремонта электротехнических приборов и восстановления кабельных соединений. Паяльные станции намного лучше обычных паяльников. У них больше сфер применения, а повредить современные платы во время ремонта сложнее.
Универсальная паяльная система эффективна в коммутации кабельных соединений. За счет возможности регулировки температуры можно мгновенно и плавно переходить от высоких до низких показателей всего за несколько минут.
ПРЕИМУЩЕСТВА ПАЯЛЬНОЙ СТАНЦИИ QUICK 702 ESD
- Антиэлектростатическая защита от повреждения печатных плат при разряде или стекании электрического заряда
- Простота в эксплуатации
- Паяльная станция Quick 702 ESD имеет встроенный мощный вакуумный насос (не требуется подключения к внешней вакуумной системе)
- Замкнутый контур контроля температуры нагревателя с помощью датчика
- Точное поддержание температуры
- Безопасность и надежность
- 36В высокочастотный нагреватель с полной развязкой через трансформатор
- Минимум обслуживания и высокая эффективность
- Специально разработанные всасывающие наконечники и трубка нагревателя позволяют эффективно удалять и затем задерживать припой фильтром даже в расплавленном состоянии
- Термостойкий вакуумный шланг защищает от воздействия тепла нагревательного элемента
- Термовыключатель защищает двигатель вакуумного насоса от повреждения при длительной работе
Характеристики
| Параметр | Значения |
|---|---|
| Потребляемая мощность | 520 Вт |
| Напряжение питания паяльной станции | ~220 В |
| Блок управления паяльником | |
| Выходное напряжение | 24 В |
| Температурный диапазон | 200-480 °С |
| Стабильность температуры | ±1 °С |
| Сопротивление между паяльной насадкой и заземлением блока управления | <2 Ом |
| Сверхмалый статический потенциал паяльной насадки | <2 мВ |
| Блок управления термофеном | |
| Входное напряжение | ~220 В |
| Пневматический насос | Диафрагменный |
| Объем воздуха | 24 л/мин. |
| Температурный диапазон | 150-500 °С |
| Блок управления демонтажным паяльником | |
| Входное напряжение | 36 В |
| Насос | Диафрагменный |
| Отрицательное давление | 600 мм ртутного столба |
| Максимальный расход воздуха | 15 л/мин. |
| Температурный диапазон | 320-480 °С |
| Общие характеристики | |
| Габаритные размеры | 335 х 253 х 160 мм |
| Вес | 13,3 кг |
Комплектация
- Блок управления Quick 702 ESD
- Демонтажный пистолет
- Паяльник с насадкой QSS-960-T-I
- Подставка для демонтажного пистолета
- Подставка для паяльника
- Насадка для термофена - 4 шт.
- Насадка для демонтажного пистолета - 3 шт.
- Термостойкий захват для смены наконечников
- Комплект ЗИП для демонтажного пистолета
- Руководство по эксплуатации
- Индивидуальная упаковка
