Описание и характеристики
Патрон используют для закрепления режущего инструмента с цилиндрическим хвостовиком на станках с посадкой под конус Морзе. Обозначение КМ5 указывает на хвостовик с конусом Морзе 5, ER32 — на типоразмер цангового узла, а резьба предназначена для установки прижимной гайки и фиксации цанги.
В набор входят 18 цанг с размерами от 3 до 20 мм: 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 и 20 мм. Оснастку применяют со свёрлами, фрезами, развертками и другим инструментом при обработке металлов и конструкционных материалов.

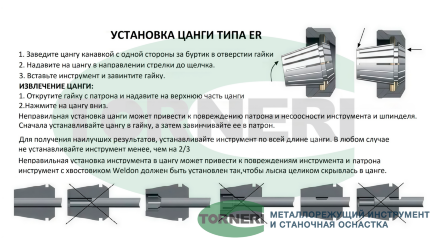

Перед установкой проверяют соответствие хвостовика шпинделю, цанги — системе ER32, а диаметра инструмента — размеру выбранной цанги. Разнообразие размеров позволяет подобрать зажим без замены патрона при переходе между операциями.
