Описание и характеристики
Оснастка используется для установки режущего инструмента с цилиндрическим хвостовиком на станках, оснащённых посадкой КМ3. Цанговое крепление подходит для фрезерных, сверлильных и вспомогательных операций, при которых важны сменность инструмента и устойчивое центрирование.
Обозначение КМ3 указывает на конус Морзе третьего номера, а ER 20 — на размер цанговой системы. Исполнение с лапкой предназначено для фиксации патрона в соответствующем станочном узле. В наборе 14 цанг с диапазоном закрепления инструмента от 1 мм до 13 мм. Конструкция ER относится к стандартной системе DIN 6499.

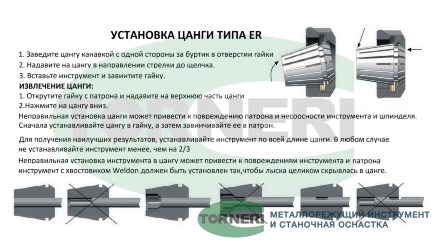

При выборе нужно учитывать тип посадки станка, диаметр хвостовика и рабочий диапазон каждой цанги. Для точного закрепления диаметр инструмента должен соответствовать используемой цанге; чрезмерное раскрытие или сжатие недопустимо. Производитель оснастки — TORNERI.
