Описание и характеристики
Цанговый патрон предназначен для точного закрепления инструмента или заготовки с цилиндрическим хвостовиком на станке, оснащённом посадкой конус Морзе 2. В комплект входит 11 цанг ER32, рассчитанных на работу с диаметрами от 4 до 20 мм. Цанговое зажатие распределяет усилие по окружности и подходит для сверлильных, фрезерных и других вращательных операций.
Обозначение «КМ2» означает конус Морзе № 2, «ER32» — типоразмер цанговой системы, а «4–20» — общий диапазон закрепляемых диаметров. В набор входят цанги 4, 5, 6, 7, 8, 10, 12, 14, 16, 18 и 20 мм. Выбор конкретной цанги выполняют по диаметру хвостовика, не допуская зажима детали, размер которой не соответствует рабочему диапазону.

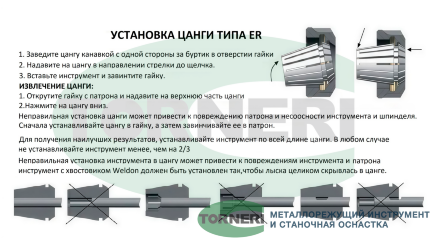

Перед установкой очищают конус, цангу и гайку от стружки, проверяют правильность посадки и равномерность затяжки. Важно учитывать совместимость КМ2 со шпинделем станка и ER32 с гайкой патрона. Оснастка TORNERI применяется там, где требуются сменные диаметры закрепления и стабильная соосность инструмента.
