Описание и характеристики

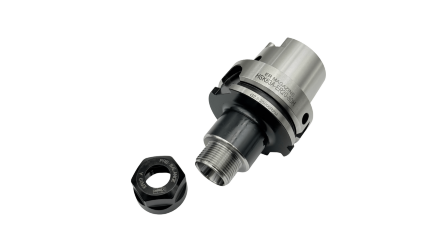

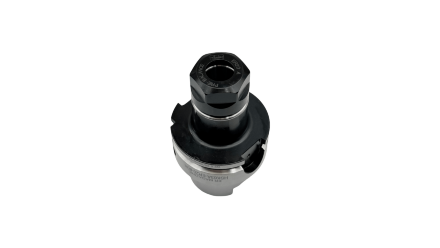

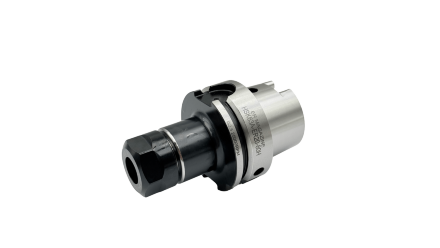

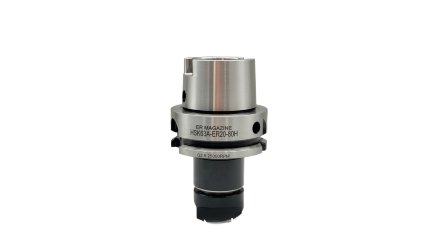

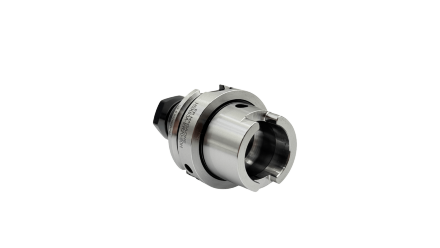

Патрон применяют для установки режущего инструмента на станках с интерфейсом HSK63A. Цанговое крепление обеспечивает фиксацию оснастки при сверлении, фрезеровании и других операциях обработки металла, когда требуется сменное зажимное соединение.
В обозначении HSK63A-ER20-80 HSK63A — тип и размер станочной посадки, ER20 — тип цанговой системы, а 80 — размер исполнения, указанный в названии. По характеристикам длина составляет 105 мм, ширина — 63 мм, диаметр зажима оснастки — 34 мм. Перед применением подбирают цангу ER20, соответствующую хвостовику инструмента.
При выборе проверяют посадку шпинделя, совместимость гайки и цанги, допустимый размер закрепляемого хвостовика и рабочее пространство станка. Контактные поверхности очищают, инструмент устанавливают по оси и равномерно затягивают цанговый узел.
