Описание и характеристики

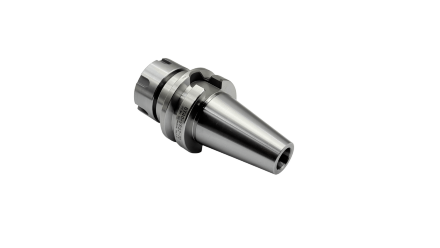

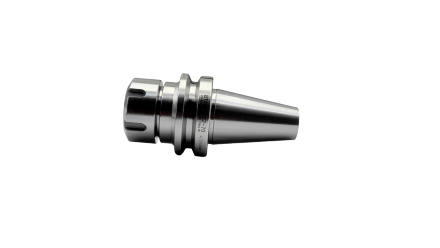

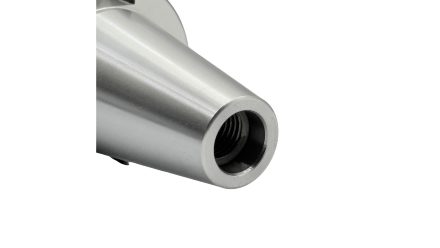

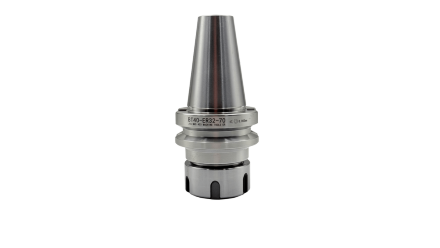

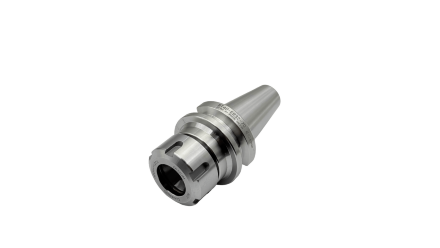

Патрон предназначен для закрепления цилиндрического хвостовика режущего инструмента при фрезерных, сверлильных и вспомогательных операциях. Посадка BT40 выполнена для станочного шпинделя с конусом 7:24. Обозначение ER32UM указывает на исполнение патрона с цангой типоразмера ER32; для ER32 применяется стандарт DIN 6499.
Диаметр зажима оснастки находится в пределах от 2 до 20 мм. Внешний диаметр корпуса составляет 50 мм, длина — 132 мм. Маркировка 70 является частью обозначения модели и учитывается при оценке вылета инструмента. Бренд TORNERI.
Перед установкой проверяют совместимость BT40 со шпинделем, ER32 — с цангой и гайкой, а диапазона 2–20 мм — с хвостовиком инструмента. Патрон выбирают с учётом необходимой жёсткости, вылета и свободного пространства вокруг зоны резания.
