Описание и характеристики

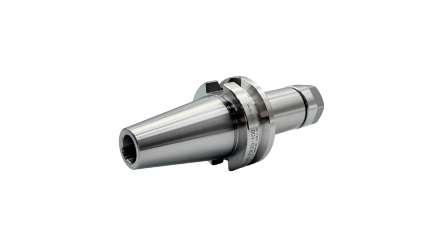

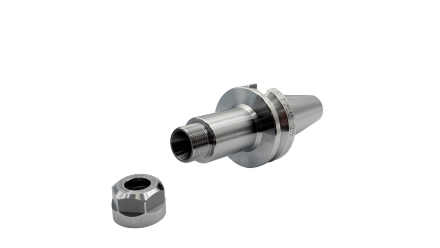

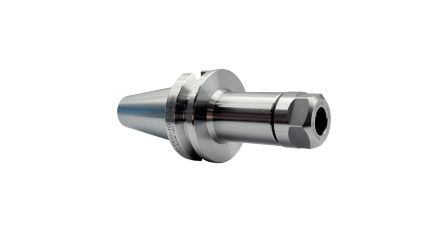

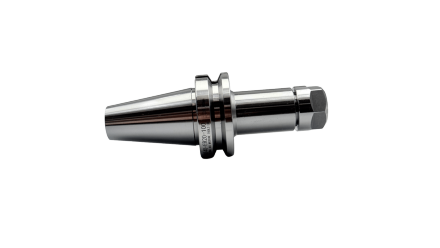

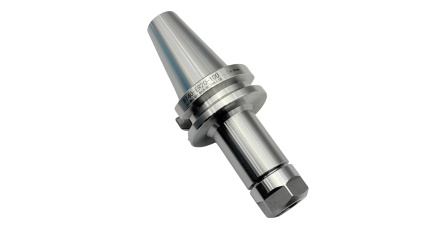

Патрон цангового типа служит для закрепления режущего инструмента с цилиндрическим хвостовиком при фрезеровании, сверлении и других операциях на станках с ЧПУ. Хвостовик BT40 предназначен для шпинделя с конусом 7:24, а ER20A обозначает типоразмер цанги, соответствующий DIN 6499.
Оснастка зажимается в диапазоне от 1 до 13 мм. Внешний диаметр патрона — 34 мм, длина — 163 мм. Число 100 в маркировке является частью обозначения исполнения и должно учитываться при проверке вылета и доступного пространства. Бренд TORNERI.
При выборе сопоставляют BT40 с посадкой станка, ER20A — с установленной цангой, а диапазон 1–13 мм — с диаметром хвостовика инструмента. Для стабильной обработки важны правильная затяжка, чистота посадочных поверхностей и минимально необходимый вылет.
