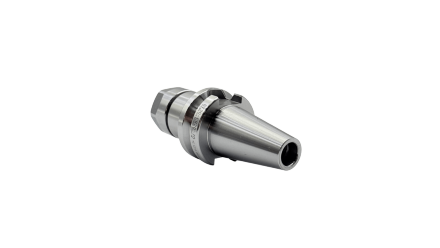

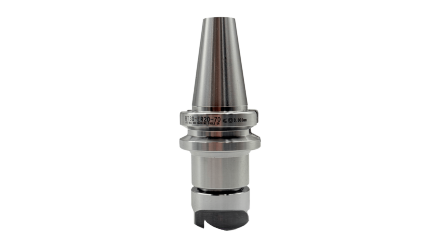

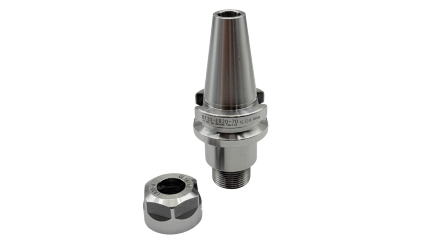

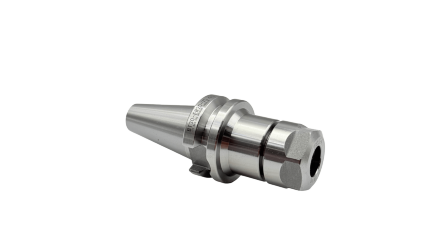

Патрон цанговый BT30-ER20A-70 TORNERI

Цанговый патрон предназначен для установки и центрированного зажима фрез, сверл, разверток и другого осевого инструмента с цилиндрическим хвостовиком. Посадка BT30 относится к станочному конусу 7:24, а ER20A — к типоразмеру применяемой цанги по DIN 6499.

Диапазон зажима оснастки составляет от 1 до 13 мм. Внешний диаметр корпуса — 34 мм, длина — 116 мм. Обозначение 70 в названии относится к исполнению модели и не заменяет проверку фактических размеров при установке. Бренд TORNERI.

При подборе учитывают соответствие BT30 шпинделю станка, совместимость цанги ER20A и диаметр хвостовика инструмента. Зажим выполняют подходящей цангой и гайкой; рабочий вылет выбирают с учётом жёсткости системы и доступа к зоне обработки.
