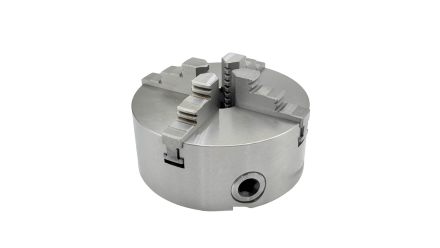

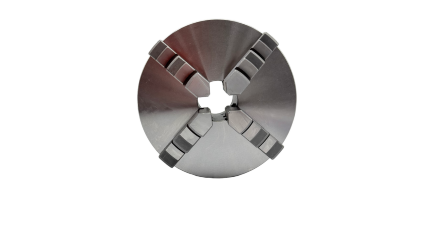

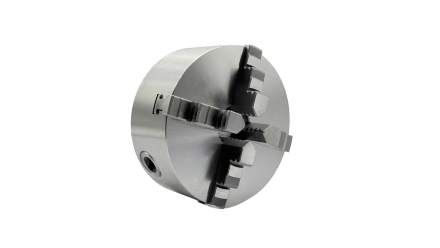

Патрон токарный 325 мм К12-325, 4 кулачка TORNERI

Патрон K12-325 TORNERI — это самоцентрирующийся четырёхкулачковый патрон со спирально-реечным механизмом, предназначенный для надёжной фиксации заготовок при токарной обработке. Применяется в условиях единичного, мелкосерийного и серийного производства. Подходит для зажима заготовок круглой, четырёх- или восьмигранной формы.

Наружный диаметр патрона — 325 мм. Посадочный диаметр (D1) — 272 мм. Диаметр сквозного отверстия в корпусе (D3) — 100 мм. Диаметр расположения крепежных отверстий (D2) — 296 мм.

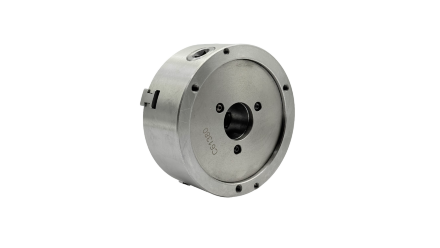

Патрон имеет посадку Тип 1 — цилиндрический центрирующий поясок с креплением через переходной фланец (планшайбу).Установка осуществляется через 3 болта M16, расположенных на окружности диаметром 296 мм (D2). Фланец в комплект поставки не входит и приобретается отдельно под конкретный тип шпинделя станка.

Патрон поставляется с двумя комплектами кулачков: прямыми и обратными . Шаг спирали кулачков составляет 11 мм. Диапазон зажима: внешний зажим — 110–340 мм, внутренний зажим — 11,5–165 мм .

Максимальная частота вращения патрона составляет 1200 об/мин . Максимальное усилие зажима — 400 Нм .
