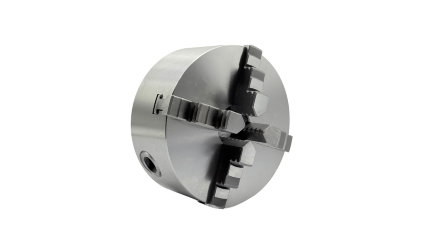

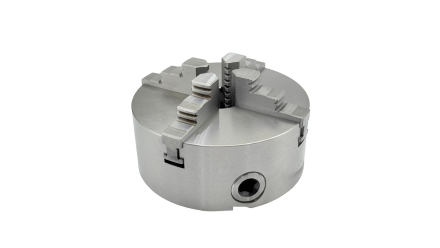

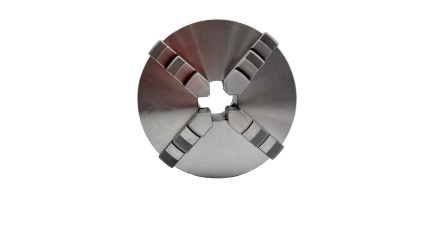

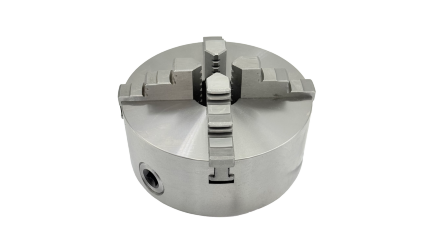

Патрон токарный 250 мм К12-250, 4 кулачка TORNERI

Патрон K12-250 — это самоцентрирующийся четырёхкулачковый патрон со спирально-реечным механизмом, предназначенный для надёжной фиксации заготовок при токарной обработке. Применяется в условиях единичного, мелкосерийного и серийного производства. Подходит для зажима заготовок круглой, четырёх- или восьмигранной формы, а также круглых прутков большого диаметра.

Наружный диаметр патрона — 250 мм (10″). Посадочный диаметр (D1) — 206 мм, высота пояска (h) — 5 мм. Диаметр сквозного отверстия в корпусе (D3) — 80 мм. Диаметр расположения крепежных отверстий (D2) — 226 мм. Высота патрона без кулачков (H1) — 80 мм, полная высота (H) — 120 мм. Диапазон зажима — 6–250 мм.

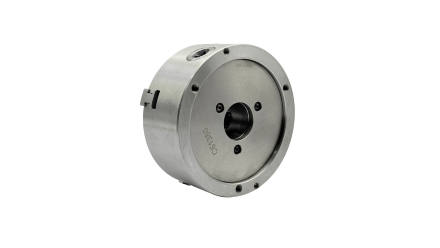

Патрон имеет посадку Тип 1 — цилиндрический центрирующий поясок с креплением через переходной фланец (планшайбу). Установка осуществляется через 3 болта M12, расположенных на окружности диаметром 226 мм (D2). Фланец в комплект поставки не входит и приобретается отдельно под конкретный тип шпинделя станка.

Патрон поставляется с двумя комплектами цельных калёных кулачков: прямыми и обратными. Прямые кулачки предназначены для фиксации заготовки с наружной стороны, обратные — для крепления деталей изнутри. Шаг спирали кулачков составляет 10 мм.
