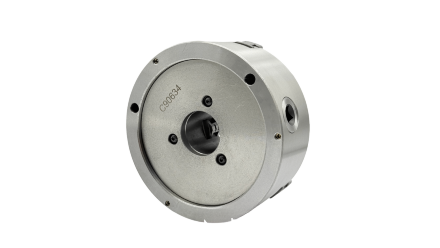

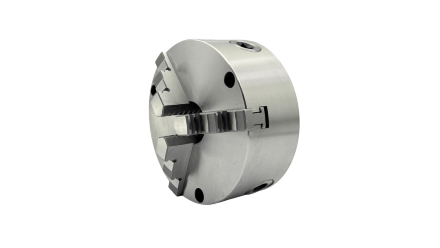

Патрон токарный 200 мм К21-200, 3 кулачка, с отверстиями TORNERI

Патрон K21-200 — это самоцентрирующийся трёхкулачковый патрон со спирально-реечным механизмом, предназначенный для надёжной фиксации заготовок при токарной обработке. Спиральный механизм обеспечивает синхронный ход всех трёх кулачков, что гарантирует повторяемое центрирование и стабильное биение при работе с круглыми и шестигранными заготовками.

Наружный диаметр патрона — 200 мм. Посадочный диаметр центрирующего пояска (D1) — 165 мм, высота пояска (h) — 5,5 мм. Диаметр сквозного отверстия в корпусе (D3) — 65 мм. Диаметр расположения крепежных отверстий (D2) — 180 мм, крепление — 3 × M10. Шаг спирали кулачков (S) — 12 мм. Высота патрона без кулачков (H1) — 75 мм, полная высота (H) — 109 мм.

Что означает «с отверстиями» в названии патрона?
Патроны серии К21 имеют сквозные отверстия в корпусе для крепления через переходной фланец. Это обеспечивает надёжную фиксацию патрона на шпинделе станка с передним креплением болтами со стороны оператора.

Патрон имеет посадку Тип 1 — цилиндрический центрирующий поясок с креплением через переходной фланец (планшайбу). Установка осуществляется через 3 болта M10, расположенных на окружности диаметром 180 мм. Фланец в комплект поставки не входит и приобретается отдельно под конкретный тип шпинделя станка.

Патрон поставляется с двумя комплектами цельных калёных кулачков: прямыми и обратными . Шаг спирали кулачков составляет 12 мм .

Патрон соответствует классу точности П (повышенный). Максимальная частота вращения составляет 2000 об/мин . Максимальное усилие зажима — 250 Нм .

На каких станках можно использовать этот патрон?
Патрон устанавливается на универсальные токарные станки с креплением через фланец . Подходит для обработки заготовок из чёрных, цветных металлов и их сплавов.
