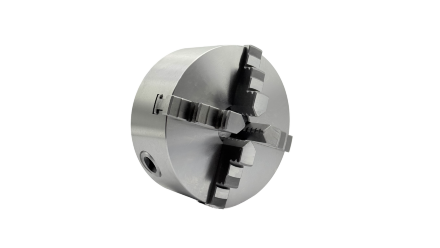

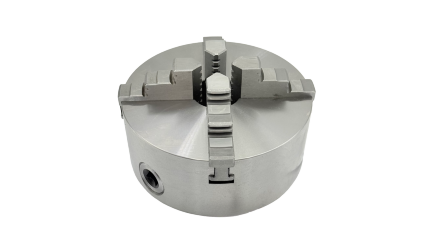

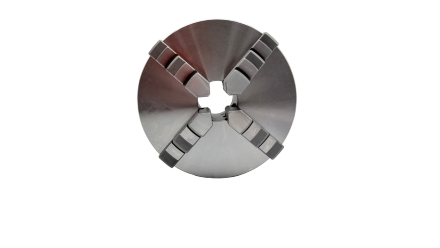

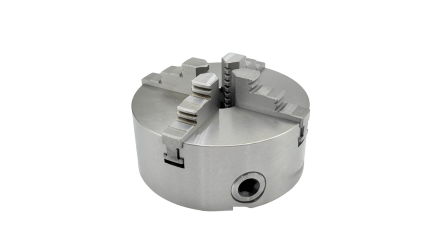

Патрон токарный 160 мм К12-160, 4 кулачка TORNERI

Патрон K12-160 — это самоцентрирующийся четырёхкулачковый патрон со спирально-реечным механизмом, предназначенный для надёжной фиксации заготовок при токарной обработке . В отличие от трёхкулачковых патронов, K12-160 обеспечивает более жёсткое крепление, что особенно важно при обработке длинных, тонкостенных или сложных деталей, где необходима высокая точность и устойчивость . Применяется в условиях единичного, мелкосерийного и серийного производства .

Наружный диаметр патрона — 160 мм (6″). Сквозное отверстие в корпусе (D3) — 45 мм. Высота патрона без кулачков (H1) — 65 мм, полная высота (H) — 94 мм. Шаг спирали кулачков — 8 мм. Диапазон зажима прямыми кулачками — от 3 до 160 мм.

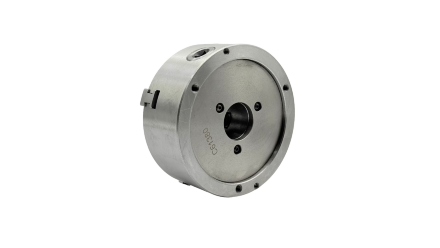

Патрон имеет посадку Тип 1 — цилиндрический центрирующий поясок с креплением через переходной фланец (планшайбу). Диаметр центрирующего пояска (D1) — 130 мм, высота пояска (h) — 5 мм . Крепление осуществляется через 3 болта M8, расположенных на окружности диаметром 142 мм (D2) . Фланец в комплект поставки не входит и приобретается отдельно под конкретный тип шпинделя станка .

Четырёхкулачковые самоцентрирующиеся патроны предназначены для зажима заготовок круглой, четырёх- или восьмигранной формы, а также круглых прутков большого диаметра . Подходит для обработки заготовок из чёрных, цветных металлов и их сплавов.

Что входит в комплект поставки?
В комплекте: патрон в сборе, комплект прямых калёных кулачков (3 шт.), комплект обратных кулачков (3 шт.), зажимной ключ, крепёжные элементы, паспорт (руководство по эксплуатации)
