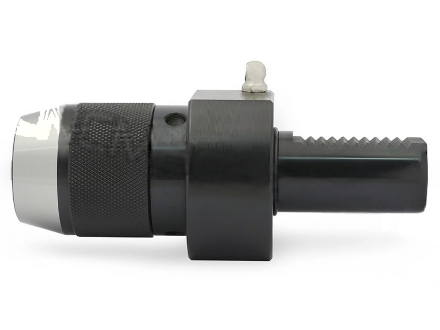

Патрон сверлильный VDI50-APU16, d3-16 мм CNCM

Стационарный держатель инструмента VDI-APU предназначен для сверл с цилиндрическим хвостовиком. Исполнение VDI50-APU16 рассчитано на установку в револьверную головку токарного станка с ЧПУ и имеет диапазон зажима d3-16 мм. Стационарный хвостовик патрона VDI соответствует стандарту DIN 69880 (ГОСТ 24900). Три кулачка обеспечивают зажим сверла. Затягивание патрона и фиксация хвостовика выполняются ключом. Патрон оснащен внешней подачей СОЖ. Пылезащищенная конструкция предотвращает попадание стружки и других загрязнений, что, согласно описанию, продлевает срок службы оснастки. Габаритные параметры модели: d1 — 50 мм, d2 — 57 мм, d3 — 98 мм, h1 — 35 мм, l1 — 101 мм, l2 — 90 мм. Вес держателя — 3.728 кг. Эта версия предназначена для выбора сочетания VDI50 и вида цанги APU16 с диапазоном зажима 3-16 мм.
