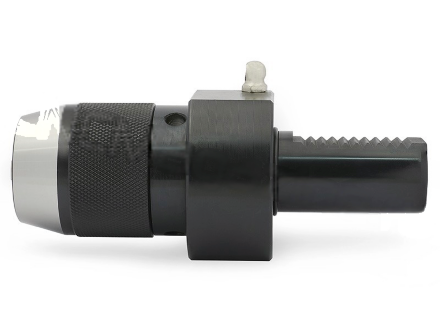

Патрон сверлильный VDI50-APU13, d1-13 мм CNCM

Стационарный держатель инструмента VDI-APU предназначен для зажима сверл с цилиндрическим хвостовиком и установки в револьверную головку токарного станка с ЧПУ. Модель VDI50-APU13 имеет стационарный хвостовик VDI и соответствует стандарту DIN 69880 (ГОСТ 24900). Диапазон зажима d1-13 мм определяет выбор этой версии для сверл соответствующего размера. Зажим сверла осуществляется тремя кулачками. Для затягивания патрона и фиксации хвостовика используется ключ. Внешняя подача СОЖ позволяет организовать охлаждение в зоне обработки. Пылезащищенная конструкция препятствует попаданию стружки и других загрязнений внутрь патрона и, согласно описанию, продлевает срок службы оснастки. Размеры держателя: d1 — 50 мм, d2 — 50 мм, d3 — 98 мм, h1 — 35 мм, l1 — 96 мм, l2 — 90 мм. Вес — 3.500 кг. Исполнение VDI50-APU13 следует выбирать при необходимости посадки VDI50 и диапазона зажима APU13 — 1-13 мм.
