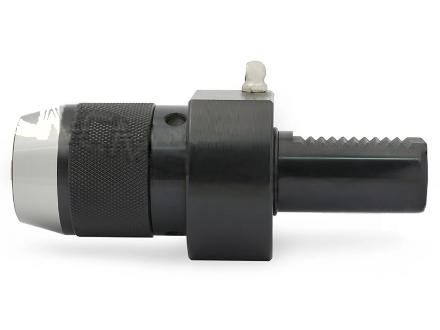

Патрон сверлильный VDI40-APU16, d3-16 мм CNCM

Стационарный держатель инструмента VDI-APU используется для зажима сверл с цилиндрическим хвостовиком. Модель VDI40-APU16 имеет исполнение VDI40 и вид цанги APU16, поэтому ее выбирают для сверл в диапазоне d3-16 мм. Оснастка устанавливается в револьверную головку токарного станка с ЧПУ. Хвостовик патрона выполнен по стандарту DIN 69880 (ГОСТ 24900). Патрон оснащен внешней подачей СОЖ. Пылезащищенная конструкция препятствует попаданию стружки и других загрязнений, что помогает продлевать срок службы оснастки. Зажим сверла выполняется тремя кулачками, а затягивание патрона и фиксация хвостовика — ключом. Размеры данной версии: d1 — 40 мм, d2 — 57 мм, d3 — 83 мм, h1 — 32.5 мм, l1 — 101 мм, l2 — 90 мм. Вес составляет 2.418 кг. Исполнение подходит для выбора сверлильного держателя VDI40 с диапазоном зажима APU16 — 3-16 мм.
