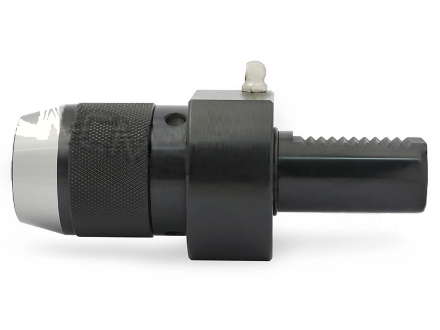

Патрон сверлильный VDI30-APU16, d3-16 мм

Сверлильный патрон CNCM VDI30-APU16 предназначен для зажима сверл с цилиндрическим хвостовиком. Диапазон зажима составляет d3-16 мм, а трехкулачковая конструкция обеспечивает фиксацию сверла с затягиванием ключом. Исполнение APU16 выбрано под указанный диапазон диаметра инструмента. Патрон имеет стационарный хвостовик VDI и устанавливается в револьверную головку токарного станка с ЧПУ. Стандарт хвостовика — DIN 69880 (ГОСТ 24900). Внешняя подача СОЖ соответствует конструкции держателя VDI-APU. Пылезащищенная конструкция предотвращает попадание стружки и других загрязнений внутрь патрона. Основные размеры исполнения: d1 — 30 мм, d2 — 54 мм, d3 — 68 мм, h1 — 30 мм, l1 — 111 мм, l2 — 100 мм. Масса изделия — 2.032 кг; габариты в упаковке — 16x8x8 см.
