Описание и характеристики

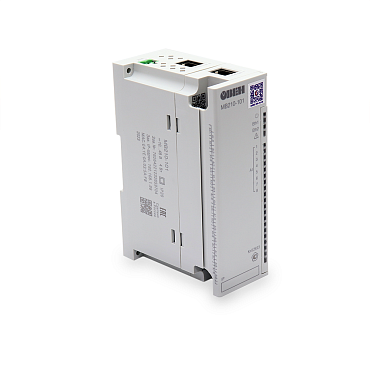

Модуль ОВЕН МВ210-101 представляет собой высококачественный инструмент для сбора и обработки аналоговых сигналов. Он предназначен для получения данных с различных датчиков и преобразователей, обеспечивая надежную и быструю передачу информации по сети Ethernet. Этот модуль подходит для использования в самых различных областях — от промышленности до научных исследований.
Основные характеристики:
Входы и каналы: Модуль располагает 8 аналоговыми входами, каждый из которых способен принимать сигналы от таких типов датчиков, как:
1. Температурные (термопары, RTD);
2. Давления;
3. Уровня жидкости;
4. Сигналы с 0-10 В, 4-20 мА и других стандартов.
Каждый вход можно настроить на любой из типов независимо друг от друга.
Разрешение и точность: Модуль обеспечивает высокое разрешение аналоговых сигналов (до 16 бит), что позволяет точно захватывать изменения в измеряемых параметрах. Это особенно важно в критически важных приложениях, где требуется высокая точность и минимальные погрешности.
Датчики и совместимость: Модуль МВ210-101 совместим с различными типами сигналов, что обеспечивает его универсальность. Он поддерживает как линейные, так и нелинейные (входы с модуляцией) сигналы, что делает его подходящим для разнообразных задач.
Технологические особенности:
Ethernet-соединение.
Использование протокола Ethernet позволяет передавать данные на большие расстояния с высокой скоростью и надежностью. Модуль может быть подключен к локальной сети, что позволяет осуществлять удаленный мониторинг и управление. Это также упрощает интеграцию в существующие системы автоматизации.
Программное обеспечение и интерфейсы.
Модель ОВЕН МВ210-101 поддерживает стандартные интерфейсы связи, такие как TCP/IP и Modbus TCP. Кроме того, встроенное программное обеспечение позволяет настраивать параметры модификации, фильтрации и обработки данных, что делает его гибким инструментом для специфических нужд.
Производительность. Благодаря высокоскоростной обработке данных, модуль может обрабатывать до нескольких десятков выборок в секунду на каждом канале. Это особенно актуально для приложений, требующих быстрого реагирования на изменения в сигналах.
Преимущества использования:
Упрощенная интеграция в системы.
Модуль ОВЕН МВ210-101 легко интегрируется с существующими системами управления и контроля. Он поддерживает множество стандартов и протоколов, что позволяет его использовать в различных областях, включая автоматизацию, энергетику, климат-контроль и мониторинг окружающей среды.
Снижение временных затрат.
Благодаря готовым шаблонам настройки в ПО, пользователи могут существенно сократить время на внедрение оборудования. Это позволяет быстро адаптироваться к изменениям производственных условий или модернизации систем.
Удаленное управление и мониторинг.
Возможность подключаться к облачным платформам, таким как Owen-Cloud, предоставляет пользователям инструменты для удаленного мониторинга данных. Это позволяет в реальном времени следить за состоянием систем и проводить анализ данных для принятия более обоснованных решений.
Применение модуля ОВЕН МВ210-101:
Промышленность: мониторинг состояния оборудования, управление технологическими процессами;
Научные исследования: сбор данных с сенсоров для различных опытов и экспериментов;
Управление энергией: контроль за показателями работы энергетических систем и оборудования;
Экология: мониторинг параметров окружающей среды и различных экосистем.
Модуль ОВЕН МВ210-101 является мощным и универсальным инструментом для сбора и анализа аналоговых сигналов. Благодаря своим характеристикам, возможностям интеграции и высокой точности, он становится незаменимым решением для профессионалов во многих областях. Возможность использования в сочетании с облачными технологиями открывает новые горизонты в области мониторинга, управления и автоматизации.
Коммуникационные возможности
Интерфейс обмена
Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования
USB 2.0 (MicroUSB), Ethernet (RJ-45)
Поддерживаемые протоколы
Modbus TCP (до 4-х одновременных соединений)
MQTT
SNMP
NTP
Особенности модуля ОВЕН МВ210-101
Универсальные аналоговые входы для подключения термометров сопротивления, термопар, датчиков резистивного типа и унифицированных сигналов тока и напряжения
Индивидуальная конфигурация для каждого входа
Сдвоенный 2-портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
Широкий диапазон рабочих температур: -40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного OwenCloud.
Конфигурирование ОВЕН МВ210-101
Настройка модулей ОВЕН МВ210-101 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Для подключения активных токовых датчиков в модуле предусмотрены встроенные резисторы, который можно включить с помощью DIP-переключателя на боковой поверхности модуля, на каждый канал свой переключатель и свой резистор для измерения токового сигнала.
В модуле имеется возможность вести архив записанных значений на встроенную флеш-память с привязкой ко времени. Архив сохраняется в виде набора файлов. Размер этих файлов, период опроса, кол-во задается пользователем при настройке модуля в программном обеспечении "Owen-Configurator". Принцип записи - цикличный, т.е. при заполнении происходит перезапись предыдущих значений начиная с первого записанного.
Схема подключения
Назначение контактов клеммника
Наименование клеммы
Назначение
AI1-1, AI1-2 – AI8-1, AI8-2
Аналоговые входы AI1 – AI8
AI-R
Общие точки аналоговых входов
Архив можно считывать:
Облачным сервисом Owen-Cloud;
ПО "Owen-Configurator";
Пользовательским ПО (с помощью 20-й функции Modbus).
На лицевой панели под защитной крышкой добавлена сервисная кнопка, которая позволяет:
Восстановить заводские настройки
Установить IP-адрес
Обновить встроенное программное обеспечение
Схемы подключения
Схема подключения термосопротивлений по трехпроводной схеме
Схема подключения термопар
Схема подключения датчиков с унифицированным выходным сигналом напряжения -50…+50 мВ и 0…1 В по трехпроводной схеме
Схема подключения датчиков с унифицированным выходным сигналом тока 4…20 мА по двухпроводной схеме
Схема подключения датчиков с унифицированным выходным сигналом тока 0…20 мА и 0…5 мА по трехпроводной схеме
Схема подключения датчиков резистивного типа 0…2 кОм или 0…5 кОм
Основные характеристики:
Входы и каналы: Модуль располагает 8 аналоговыми входами, каждый из которых способен принимать сигналы от таких типов датчиков, как:
1. Температурные (термопары, RTD);
2. Давления;
3. Уровня жидкости;
4. Сигналы с 0-10 В, 4-20 мА и других стандартов.
Каждый вход можно настроить на любой из типов независимо друг от друга.
Разрешение и точность: Модуль обеспечивает высокое разрешение аналоговых сигналов (до 16 бит), что позволяет точно захватывать изменения в измеряемых параметрах. Это особенно важно в критически важных приложениях, где требуется высокая точность и минимальные погрешности.
Датчики и совместимость: Модуль МВ210-101 совместим с различными типами сигналов, что обеспечивает его универсальность. Он поддерживает как линейные, так и нелинейные (входы с модуляцией) сигналы, что делает его подходящим для разнообразных задач.
Технологические особенности:
Ethernet-соединение.
Использование протокола Ethernet позволяет передавать данные на большие расстояния с высокой скоростью и надежностью. Модуль может быть подключен к локальной сети, что позволяет осуществлять удаленный мониторинг и управление. Это также упрощает интеграцию в существующие системы автоматизации.
Программное обеспечение и интерфейсы.
Модель ОВЕН МВ210-101 поддерживает стандартные интерфейсы связи, такие как TCP/IP и Modbus TCP. Кроме того, встроенное программное обеспечение позволяет настраивать параметры модификации, фильтрации и обработки данных, что делает его гибким инструментом для специфических нужд.
Производительность. Благодаря высокоскоростной обработке данных, модуль может обрабатывать до нескольких десятков выборок в секунду на каждом канале. Это особенно актуально для приложений, требующих быстрого реагирования на изменения в сигналах.
Преимущества использования:
Упрощенная интеграция в системы.
Модуль ОВЕН МВ210-101 легко интегрируется с существующими системами управления и контроля. Он поддерживает множество стандартов и протоколов, что позволяет его использовать в различных областях, включая автоматизацию, энергетику, климат-контроль и мониторинг окружающей среды.
Снижение временных затрат.
Благодаря готовым шаблонам настройки в ПО, пользователи могут существенно сократить время на внедрение оборудования. Это позволяет быстро адаптироваться к изменениям производственных условий или модернизации систем.
Удаленное управление и мониторинг.
Возможность подключаться к облачным платформам, таким как Owen-Cloud, предоставляет пользователям инструменты для удаленного мониторинга данных. Это позволяет в реальном времени следить за состоянием систем и проводить анализ данных для принятия более обоснованных решений.
Применение модуля ОВЕН МВ210-101:
Промышленность: мониторинг состояния оборудования, управление технологическими процессами;
Научные исследования: сбор данных с сенсоров для различных опытов и экспериментов;
Управление энергией: контроль за показателями работы энергетических систем и оборудования;
Экология: мониторинг параметров окружающей среды и различных экосистем.
Модуль ОВЕН МВ210-101 является мощным и универсальным инструментом для сбора и анализа аналоговых сигналов. Благодаря своим характеристикам, возможностям интеграции и высокой точности, он становится незаменимым решением для профессионалов во многих областях. Возможность использования в сочетании с облачными технологиями открывает новые горизонты в области мониторинга, управления и автоматизации.
Коммуникационные возможности
Интерфейс обмена
Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования
USB 2.0 (MicroUSB), Ethernet (RJ-45)
Поддерживаемые протоколы
Modbus TCP (до 4-х одновременных соединений)
MQTT
SNMP
NTP
Особенности модуля ОВЕН МВ210-101
Универсальные аналоговые входы для подключения термометров сопротивления, термопар, датчиков резистивного типа и унифицированных сигналов тока и напряжения
Индивидуальная конфигурация для каждого входа
Сдвоенный 2-портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
Широкий диапазон рабочих температур: -40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного OwenCloud.
Конфигурирование ОВЕН МВ210-101
Настройка модулей ОВЕН МВ210-101 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Для подключения активных токовых датчиков в модуле предусмотрены встроенные резисторы, который можно включить с помощью DIP-переключателя на боковой поверхности модуля, на каждый канал свой переключатель и свой резистор для измерения токового сигнала.
В модуле имеется возможность вести архив записанных значений на встроенную флеш-память с привязкой ко времени. Архив сохраняется в виде набора файлов. Размер этих файлов, период опроса, кол-во задается пользователем при настройке модуля в программном обеспечении "Owen-Configurator". Принцип записи - цикличный, т.е. при заполнении происходит перезапись предыдущих значений начиная с первого записанного.
Схема подключения
Назначение контактов клеммника
Наименование клеммы
Назначение
AI1-1, AI1-2 – AI8-1, AI8-2
Аналоговые входы AI1 – AI8
AI-R
Общие точки аналоговых входов
Архив можно считывать:
Облачным сервисом Owen-Cloud;
ПО "Owen-Configurator";
Пользовательским ПО (с помощью 20-й функции Modbus).
На лицевой панели под защитной крышкой добавлена сервисная кнопка, которая позволяет:
Восстановить заводские настройки
Установить IP-адрес
Обновить встроенное программное обеспечение
Схемы подключения
Схема подключения термосопротивлений по трехпроводной схеме
Схема подключения термопар
Схема подключения датчиков с унифицированным выходным сигналом напряжения -50…+50 мВ и 0…1 В по трехпроводной схеме
Схема подключения датчиков с унифицированным выходным сигналом тока 4…20 мА по двухпроводной схеме
Схема подключения датчиков с унифицированным выходным сигналом тока 0…20 мА и 0…5 мА по трехпроводной схеме
Схема подключения датчиков резистивного типа 0…2 кОм или 0…5 кОм
Технические характеристики
БрендОВЕН
