Описание и характеристики

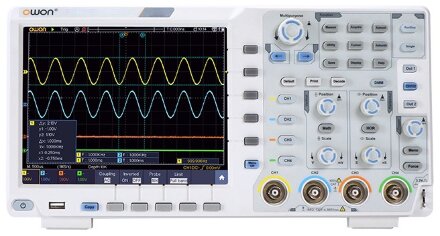

OWON XDS3104AET — это современный цифровой осциллограф с расширенным функционалом, предназначенный для профессиональной диагностики, анализа и исследования электронных сигналов. Эта модель совмещает в себе высокую производительность, удобство сенсорного управления и богатый набор функций, востребованных как в инженерной разработке, так и в образовательной и сервисной сферах.
При полосе пропускания 100 МГц и максимальной частоте дискретизации 1 ГГц в реальном времени осциллограф способен точно отображать сигналы с высокой скоростью изменения. Он оснащён четырьмя независимыми каналами, что позволяет одновременно анализировать сложные многосигнальные схемы и процессы. Глубина памяти до 40 миллионов точек даёт возможность захватывать длительные фрагменты сигнала без потери детализации. При этом вертикальное разрешение 14 бит обеспечивает более точную амплитудную оценку сигнала по сравнению с большинством стандартных моделей, работающих на 8–10 битах.
Диапазон чувствительности от 1 мВ/дел до 10 В/дел делает OWON XDS3104AET универсальным для измерений как слабых, так и мощных сигналов. Широкий диапазон коэффициентов развертки — от 1 наносекунды до 1000 секунд на деление — позволяет анализировать как быстрые импульсы, так и длительные процессы. Максимальная скорость регистрации достигает 45 000 осциллограмм в секунду, что особенно полезно при анализе редких или случайных событий.
Модель поддерживает 12 расширенных режимов синхронизации, включая синхронизацию по видеосигналу, скорости нарастания, импульсам с нетипичной амплитудой или длительностью, а также по цифровым протоколам (I²C, SPI, CAN, RS232). Это расширяет возможности прибора в отладке цифровых интерфейсов. Функции декодирования протоколов доступны как опции, что делает осциллограф гибким с точки зрения расширения.
Среди режимов сбора данных — выборка, пиковый детектор и усреднение, а для анализа сигнала доступны математические операции (сложение, вычитание, умножение, деление) и спектральный анализ (БПФ). Также реализованы автоматические измерения по 28 параметрам и курсорные измерения по напряжению и времени (ΔU, Δt). Дополнительная функция — встроенный частотомер — позволяет без подключения внешнего оборудования измерять частоту сигнала.
Сенсорный LCD-дисплей с диагональю 20 см (разрешение 800x600 пикселей) и фирменной технологией Xvisual обеспечивает удобство навигации и точное отображение осциллограмм. Благодаря наличию разъёмов USB (host/device), LAN и PictBridge осциллограф легко интегрируется в существующую инфраструктуру: передаёт данные на компьютер, подключается к принтеру, экспортирует и импортирует осциллограммы. Во внутреннюю память можно сохранить до 100 осциллограмм.
Наличие опционального аккумуляторного питания делает модель пригодной для выездной диагностики и автономной работы вне лабораторных условий.
Характеристики
| Тип | Осциллограф цифровой |
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 Гвыб/с |
| Интерфейсы | USB, LAN |
| АЦП (бит) | 14 |
| Тип прибора | Цифровой |
| Полоса пропускания | 100 МГц |
| количество каналов | 4 + вход внешней синхронизации |
| Скорость выборки, в реальном масштабе времени | 1 ГВ/с х 1 канал, 500 МВ/с х 2 канала, интермполяция: sin (x) / x |
| Диапазон, временной развёртки | от 2 нс/дел. до 1000 с/дел., усиления: 1 мВ/дел – 10 В/дел. |
| Время нарастания | от ≤ 3,5 нс |
| Разрешение | 14 бит. |
| Диапазон | 8" цветной, LCD, 1024 x 768 пикселей |
| Входной импеданс | 1 МОм, 15 пФ |
| Усиление по напряжению | 1 мВ/дел – 10 В/дел |
| Максимальное входное напряжение | 300В (PK - PK) (DC+AC, PK — PK) |
| Погрешность усиления напряжения по постоянному току | ±1% |
| Длинна записи, объём памяти | 40 М точек |
| Коэффициент пересчёта напряжения | 0,001X- 1000X, пересчет напряжения в ток |
| Цифровые фильтры | низких частот, высоких частот, полосовой и режекторные фильтры |
| Источник синхронизации | канал 1, канал 2, внешний вход, АС, АС/5 |
| Режим захвата | автоматический, нормальный, ждущий (единичный) |
| Захват | по уровню, видео, параметры импульса, наклон, рант, окно, Timeout, Nth Edge, логические условия, I2C, SPI, RS232, CAN с функцией декодирования |
| Курсорные измерения | напряжение, время, △V, △T |
| Автоматическое измерение | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area |
| Математические функции | ＋, －, ×, ÷, FFT, FFTrms, интеграция, дифференцирование, корень квадратный |
| Сохранение | 100 форм сигналов |
| Интерфейс | USB host, USB device, LAN |
| Питание | напряжение 100В - 240В AC, 50/60Hz, потребление 25 Вт |
| Батарея | Li-ion, 13,2Ач 3,7 В (опция) |
| Габариты | 340 (ширина) х 90 (глубина) х 177 (высота), масса: 2,6 кг. |
