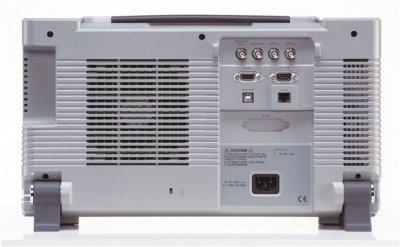

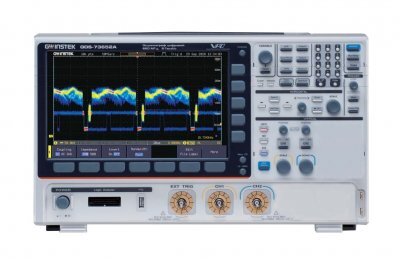

Осциллограф цифровой GDS-73652A GW Instek

Описание

Осциллограф цифровой GDS-73652A – это прогрессивный цифровой осциллоскоп, который является универсальным устройством, способным выполнять три различных типа исследований: в рамках временного измерения (Time), частотного измерения (Frequency) и создания произвольных сигналов(AWG). Эта особенность делает его оптимальным инструментом для специалистов в области инженерии и исследований, которым необходим комплексный подход к анализу и созданию электронных систем и элементов.

При использовании осциллоскопа GDS-73652A достигается пропускная способность в 650МГц, что позволяет изучать широкий диапазон сигналов, в том числе высокоскоростные цифровые и аналоговые. Прибор обладает двумя каналами, каждый из которых имеет вход для внешней синхронизации (EXT), обеспечивая гибкость при осуществлении сложных исследований. Максимальная частота дискретизации составляет 5 ГГц при объединении каналов и 2,5 ГГц для каждого канала. Это обеспечивает высокое разрешение даже при работе с быстро меняющимися сигналами.

Объем памяти 200 М на канал гарантирует, что вы сможете сохранить свои данные для дальнейшего анализа или обмена с коллегами. Встроенный входной импеданс переключается между 50 Омами и 1 Мегом, что гарантирует совместимость с различными типами сигналов.

ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА GW Instek GDS-73652A

• Технология VPO (визуализация аналогового осциллографа, 200.000 осц./с)
• Режим «Поисковая машина» для поиска событий по заданным условиям
• Встр. анализатор спектра 1кГц ~ 2,5 ГГц (изм. в дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропуск. ПЧ - 1Гц ~ 2,5 МГц, уров. собств. шумов <-80 дБм (тип.)
• Встроенный генератор СПФ - 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, длина памяти 16К точек
• Автоизмерения параметров (38 видов), курсорные измерения, функции математики - сложение, вычитание, умножение, деление, встроенный редактор формул
• Режимы сбора данных - выборка, пиковый детектор (>400 пс), усреднение (2 … 256), высокое разрешение (Hi Res), ZOOM
• Сегментированная память (490.000 сегм.)
• Функция анализа частотных характеристик/ FRA, построение диаграммы Боде (ЛАФЧХ)
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ). Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой
• Синхронизация и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN (опция 16 кан лог. пробника)
• Регистратор входных данных до 1000ч в виде CSV-отсчетов (800 МБ, мин. интервал выборки 2 с)
• Технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм и при анализе сигналов спектра
• Внутренняя память - 20 осциллограмм, 20 профилей настроек

Характеристики

Комплектация

1. Осциллограф GDS-73652A
2. Шнур питания
3. Пробник GTP-501R 2 шт
4. Руководство по эксплуатации
5. Индивидуальная упаковка
