Описание и характеристики

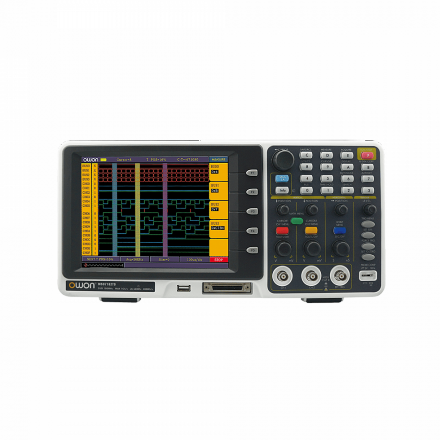

Осциллограф стационарный OWON MSO7102T – это профессиональный инструмент, выходящий за рамки базового анализа сигналов. Его преимущество – сочетание классического двухканального осциллографа с полноценным 16-канальным логическим анализатором в одном корпусе.
Такой прибор становится незаменимым помощником при отладке сложных цифро-аналоговых систем, где требуется одновременно отслеживать аналоговые формы сигналов и цифровые состояния шин. Удобный 8-дюймовый цветной дисплей предлагает четкую визуализацию всех параметров исследуемых процессов.
Возможности MSO7102T:
- Гибридный Анализ: Совместное отображение аналоговых сигналов (2 канала + внешняя синхронизация) и цифровых данных (16 каналов) на одном экране для глубокого понимания взаимодействия компонентов системы.
- Уверенная Работа с Быстрыми Сигналами: Достаточная частота дискретизации и широкая полоса пропускания 100 МГц гарантируют точное воспроизведение формы даже сложных и быстропеременных сигналов без потери деталей.
- Интеллектуальные Измерения: Комплекс автоматических измерений и математические функции (включая FFT для спектрального анализа) экономят время инженера.
- Надежная Синхронизация: Разнообразные режимы запуска развертки, включая запуск по фронту, импульсу, видеосигналу и наклону, гарантируют стабильное отображение даже непериодических событий. Точная синхронизация – основа корректных измерений.
- Удобство и Связь: Интерфейсы USB и RS-232 упрощают сохранение данных, управление прибором с ПК и интеграцию в автоматизированные тестовые системы.
Этот двухканальный осциллограф с логическим анализатором создан для серьезных задач. Он подходит для разработчиков электроники, занимающихся отладкой цифровых схем на базе микроконтроллеров и ПЛИС, анализа работы шин данных (I2C, SPI, UART и др.), поиском неисправностей в силовой и управляющей электронике. Глубокая память позволяет захватывать длинные последовательности событий для последующего детального разбора. OWON MSO7102T – это инвестиция в точность и эффективность вашей лаборатории.
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 + 1 (внешний) |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 10 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 400 В |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 2 Мб |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
| Время нарастания | < 3,5 нс |
| Режимы захвата | по краю, видео, чередованию, импульсу, наклону |
| Ограниченная полоса пропускания | 60 МГц |
| Точность усиления постоянного тока | ± 3 % |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео, наклон, альтернативный |
| Система измерения | |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, время подъема, время падения, задержка A & B ↑, задержка A & B↓, + ширина,- ширина, + обязанность, - обязанность |
| Математические функции | +, -, ×, ÷, FFT |
| Логический анализатор | |
| Количество каналов | 16 |
| Частота дискретизации | 20 Выб / с - 2 ГВыб / с |
| Полоса пропускания | 100 МГц |
| Глубина памяти | 4 Мб |
| Общие характеристики | |
| Тип дисплея | 8 дюймов, цветной LCD - экран, 640 * 480 точек |
| Интерфейс | USB2.0, USB |
| Питание | 100 - 240 В переменного тока, 50 Гц/60 Гц, CAT Ⅱ |
| Рабочая температура | от 0 до 50 °С |
| Габариты | 405 x 180 x 285 мм |
| Вес | 3,2 кг |
| Комплектация | осциллограф OWON MSO7102T - 1 шт USB кабель - 1 шт измерительный щуп - 1 шт пробник - 1 шт модуль логического анализатора - 1 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
