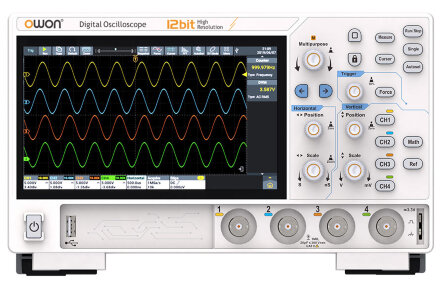

Осциллограф OWON ADS804A

OWON ADS804A младшая модель в подгруппе 4-х канальных приборов из состава серии цифровых бюджетных осциллографов высоко разрешения OWON ADS800A с полосой пропускания до 70 МГц

Модель OWON ADS804A представляет собой цифровой запоминающий 4-х канальный осциллограф с встроенными частотомером и вольтметром, оснащенный функционалом частотного анализа входного сигнала с помощью функции БПФ (быстрое преобразование Фурье).

Основные технические характеристики осциллографа OWON ADS804A

• Каналы: 4 + внешний запуск (EXT);
• Полоса пропускания, МГц: 70 ;
• Вертикальное разрешение, АЦП: 12 бит;
• Макс. частота дискретизации в реальном времени, Гвыб/с: 1,25 (1 или 2 канала);
• Частота дискретизации в реальном времени, Гвыб/с: 0,625 (3 или 4 канала вместе);
• Макс.глубина памяти, М точек: 50 ;
• Чувствительность осциллографа: 500 мкВ/дел - 10 В/дел
• Коэффициент развертки: 1 нс/дел ~ 1000 с/дел
• Максимальная скорость регистрации: 70 000 осциллограмм в секунду
• Сохранение во внутреннюю память: 100 осциллограмм (запись/чтение)
• Сбор данных: выборка, пиковый детектор, усреднение
• Возможные режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по импульсу нетипичной амплитуды, по заданному окну, по лимиту времени, по номеру фронта, по совпадению с логическим шаблоном, по данным протоколов I²C, RS232, SPI и CAN
• Декодирование протоколов LIN, CAN, RS-232/UART, I2C, SPI
• Типы развертки: авто, норм, однократный
• Дополнительный внешний вход синхронизации (External)
• Интерполяция sin(x)/x, режим растяжки окна (ZOOM)
• Автоматические измерения 43 параметров,
• Встроенный частотомер и вольтметр
• Поддержка внешней клавиатуры и мыши
• Курсорные измерения (∆U, ∆t)
• Математические функции: сложение, вычитание, умножение, деление, FFT
• Дисплей: сенсорный цветной TFT-ЖК экран 1024x600, диагональ 17,8 см
• Интерфейсы: USB device, USB host, LAN, HDMI
• Габариты: 260x160x78 (мм)
• Вес: 1,5 кг
