Описание и характеристики
Описание

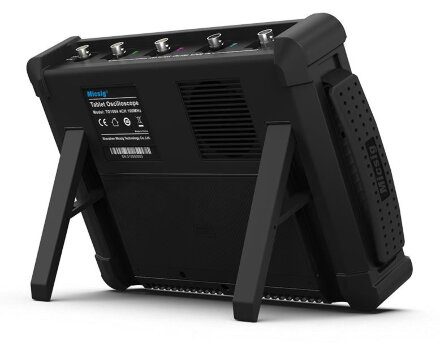

Портативный осциллограф Micsig TO1004 — функциональное решение для анализа сигналов. С его помощью вы получите точную и детальную информацию о работе электроники, электроприборов или оборудования, быстро найдёте любые аномалии.
Micsig — это осциллограф на 4 канала, а возможность одновременного четырёхканального мониторинга упрощает анализ взаимодействия между различными компонентами системами, помогает выявлять корреляции между ними. Его функционал делает исследования в области электроники максимально удобными и точными.
ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА MICSIG TO1004
- С частотой дискретизации 1 ГВыб/с Micsig TO1004 предоставляет детальное изучение сигналов и позволяет уловить мельчайшие детали в их измерениях.
- С дистанционным управлением по Wi-Fi вы можете контролировать и анализировать измерения прямо со своего смартфона, планшета или ПК, что обеспечивает удобство и гибкость в работе.

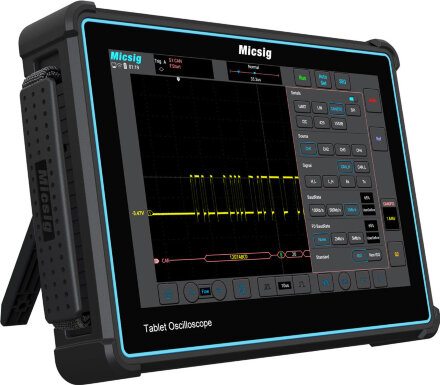

- Яркий дисплей для удобства работы. Осциллограф оснащён 10,1-дюймовым сенсорным экраном, что позволяет быстро обнаружить аномалии и понять характер сигналов.
- Множество функций анализа. Прибор делает доступными широкий спектр функций анализа, включая измерение частоты, временных интервалов, амплитуды и других параметров.
Характеристики
| Серия | TO |
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Максимальная частота дискретизации | 1 ГВыб/с |
| Глубина записи | 110 Мб |
| Разрешение по вертикали | 8 бит |
| Максимальная скорость захвата формы волны | 78 000 сиг/сек |

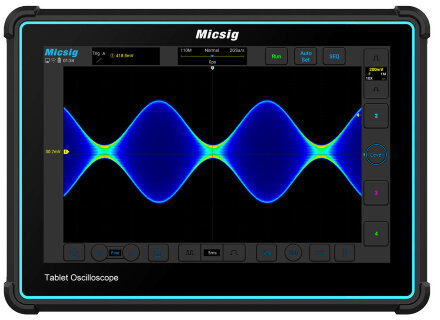

| Отображение сигналов | цветовые градации |
| Входной импеданс | 1 мОм |
| Декодирование протоколов | RS-232/422/485/ UART, CAN, CAN FD, LIN, SPI, I2C |
| Математические функции | Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sine(), Cos(), Tan(), Intg(), Log()、arcsin(), arccos(), arctan() |
| Типы триггеров | по краю, ширине импульса, логике, N-й фронт, наклон, тайм-аут, видео |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц, высокие частоты до 30 кГц, низкие частоты |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый сенсорный ЖК-дисплей, разрешение 1280 x 800 точек |
| Сетка области отображения осциллограммы | 11 х 10 делений |
| Питание | литий-ионный аккумулятор 7,4 В, 7500 мАч время автономной работы 5 часов |
| Интерфейс | Wi-Fi, USB 3.0/2.0, USB type-C, HDMI |
| Встроенная память | 32 Гб |
| Дистанционное управление | через мобильное приложение (Android, iOS) через ПК |
| Обновление ПО | через Wi-Fi |
| Передача данных | по FTP |
| Габариты в упаковке | 320 х 360 х 170 мм |
| Габариты осциллографа | 265 х 192 х 50 мм |
| Вес брутто | 3500 г |
| Вес нетто | 1900 г (с батареей) |
Комплектация
- Осциллограф Micsig TO1004
- Щупы для осциллографа
- Защитный колпачок BNC
- Ремень для переноски
- Защитная пленка
- Шнур питания
- Адаптер питания
