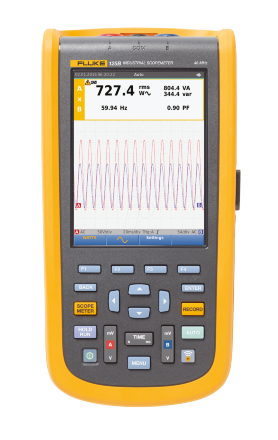

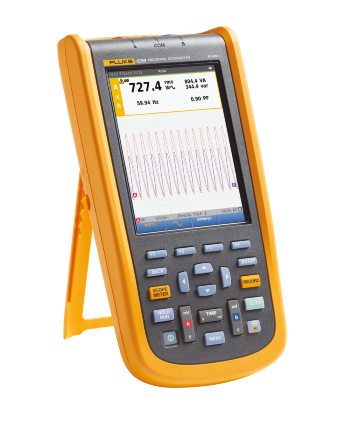

Осциллограф Fluke-125B/S — надёжный измерительный инструмент, объединяющий в себе возможности не только скопметра, но и мультиметра и "безбумажного" самописца. Используется для проверки и оперативного поиска неисправностей в импульсных и линейных схемах управления, линиях электропитания, исполнительных механизмах, датчиках, приводах двигателей, преобразователях и трансформаторах.
ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА Fluke-125B/S
- Цифровой осциллограф и мультиметр с двумя входами
- Полоса пропускания осциллографа - 40 МГц или 20 МГц
- Два цифровых мультиметра с разрешением 5000 единиц, измеряющих истинные среднеквадратичные значения
- Удобная функция автоматической синхронизации Connect-and-View™ для автоматической работы
- Технология IntellaSet™ обеспечивает автоматическую и интеллектуальную настройку цифрового вывода в соответствии с измеренным сигналом
- Регистратор формы волны и показаний прибора с двумя входами для отслеживания тенденций данных за длительные периоды
- Функция обнаружения событий регистратора обеспечивает сохранение труднонаходимых перемежающихся сигналов на повторяющихся формах сигналов до 4 кГц
- Экранированные измерительные щупы для осциллографа, а также для измерения сопротивления и проверки целостности цепи
- Замеры измерителей сопротивления, электропроводности, силы тока и емкости
- Измерения мощности (Вт, ВА, ВАР, коэффициент мощности, коэффициент реактивной мощности, Гц)
- Гармоники напряжения, тока и мощности
- Проверка промышленных сетей по эталонным уровням путем тестирования на физическом уровне BusHealth
- Сохранение или вызов из памяти данных и установок приборов
- Хранение установок приборов, заданных тестовой последовательностью, для проведения планового технического обслуживания или наиболее часто используемых процедур проверок
- Внешний оптически изолированный USB-интерфейс для передачи, архивирования и анализа данных осциллографа или измерителя
- Дополнительный WiFi-адаптер, подсоединенный к внутреннему USB-порту, для беспроводной передачи данных на ПК, ноутбук или мобильное приложение Fluke Connect®
- Программное обеспечение FlukeView® ScopeMeter® для Windows®
- Прочная конструкция, выдерживающая вибрации 3g, удары 30g, с уровнем защиты IP51 согласно стандарту EN/IEC60529
- Наивысший рейтинг безопасности в отрасли: класс безопасности входов 600В CAT IV
- Литий-ионная аккумуляторная батарея, время работы - 7 часов (с учетом времени зарядки 4 часа)
ОСНОВНЫЕ ФУНКЦИИ
- Храните цветные снимки экрана прибора на персональном компьютере
- Копируйте изображения экранов в свои отчеты и документы
- Получайте и храните данные о сигнале, полученные со своего диагностического прибора ScopeMeter, на своем ПК
- Создавайте и храните эталонные формы сигналов для удобства сравнения
- Копируйте информацию о сигнале в свои электронные таблицы для подробного анализа
- Используйте курсор для измерений параметров
- Добавляйте пользовательский текст в настройки инструментов и отправляйте их в прибор как эталонные значения и инструкции для оператора
Некоторые функции могут быть доступны только в определенных моделях диагностического прибора ScopeMeter.
Характеристики
| Режим осциллографа | ||
| Вертикально | ||
| Частотная характеристика - подключение по постоянному току | Без датчиков и измерительных проводов (с адаптером BB120) | 123B: по постоянному току и до 20 МГц (-3 дБ) 124B и 125B: по постоянному току и до 40 МГц (-3 дБ) |
| С экранированными измерительными проводами STL120-IV 1:1 | По постоянному току и до 12,5 МГц (-3 дБ)/по постоянному току и до 20 МГц (-6 дБ) | |
| С датчиком VP41 10:1 | 123B: по постоянному току и до 20 МГц (-3 дБ) 124B и 125B: по постоянному току и до 40 МГц (-3 дБ) |
|
| Частотная характеристика - подключение по переменному току (спад по нижним частотам) | Без датчиков и измерительных проводов | <10 Гц (–3 дБ) |
| С экранированными измерительными проводами STL120-IV 1:1 | <10 Гц (–3 дБ) | |
| С датчиком VP41 10:1 | <10 Гц (–3 дБ) | |
| Время нарастания, без датчиков, измерительных проводов | 123B <17,5 нс 124B и 125B <8,75 нс |
|
| Входной импеданс | Без датчиков и измерительных проводов | 1 МОм//20 пФ |
| С BB120 | 1 МОм//24 пФ | |
| С экранированными измерительными проводами STL120-IV 1:1 | 1 МОм//230 пФ | |
| С датчиком VP41 10:1 | 5 МОм//15,5 пФ | |
| Чувствительность | От 5 мВ до 200В/деление | |
| Аналоговый ограничитель полосы пропускания | 10 кГц | |
| Режимы отображения | A, -A, B, -B | |
| Макс. напряжение на входах A и B | Постоянное, с измерительными проводами или с датчиком VP41 | 600В (среднеквадратичное значение) кат. IV, макс. напряжение 750В (среднеквадратичное значение) |
| С BB120 | 600В (среднеквадратичное) | |
| Макс. плавающее напряжение, между любой клеммой и заземлением | 600В (среднеквадратичное значение) кат. IV, 750В (среднеквадратичное значение) до 400 Гц | |
| Горизонтально | ||
| Режимы работы осциллографа | Нормальный, одиночный, развертка | |
| Диапазоны (норм.) | Эквивалентная выборка | 123B: от 20 до 500 нс/деление, |
| 124B и 125B: от 10 до 500 нс/деление | ||
| Выборка в реальном времени | От 1 мкс до 5 с/деление | |
| Одиночный (в реальном времени) | От 1 мкс до 5 с/деление | |
| Развертка (в реальном времени) | От 1 с до 60 с/деление | |
| Частота дискретизации (одновременно для обоих каналов) | Равномерная дискретизация (повторяющиеся сигналы) | До 4 Гвыб./с |
| Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление | 40 Мвыб./с | |
| Пуск | ||
| Режим обновления экрана | В режиме автоколебаний, в режиме синхронизации | |
| Источник | A, B | |
| Чувствительность A и B | Постоянный ток и до 5 МГц | 0,5 деления или 5 мВ |
| При 40 МГц | 123B: 4 деления | |
| 124B и 125B: 1,5 деления | ||
| При 60 МГц | 123B: N/A | |
| 124B и 125B: 4 деления | ||
| Фронт | Положительный, отрицательный | |
| Расширенные функции осциллографа | ||
| Режимы отображения | Нормальный | Обнаружение выбросов от 25 нс; отображение непрерывной осциллограммы аналогового типа |
| Сглаживание | Подавление отображения шумов сигнала | |
| Всплески выкл. | Не регистрирует выбросы между отсчетами | |
| Огибающая | Регистрация и отображение минимального и максимального показаний за период времени. | |
| Автоматическая настройка (Connect-and-View™) | Непрерывная полностью автоматизированная регулировка масштаба по осям напряжения и времени, уровней запуска развертки, мертвой зоны запуска и выхода из синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска | |
| Измерительный прибор с двумя входами | ||
| Указанные ниже значения погрешностей (проценты от показания + число единиц счета) действительны от 18 °C до 28 °C |
||
| На каждый °C ниже 18 °C или выше 28 °C следует прибавить 0,1 x (указанное значение погрешности). При измерении напряжения датчиком 10:1 следует прибавить погрешность датчика +1 %. На экране должно отображаться больше одного периода сигнала |
| Вход A и вход B | ||
| Напряжение постоянного тока (VDC) | ||
| Диапазоны | 500 мВ, 5В, 50В, 500В, 750В | |
| Погрешность | ±(0,5 % +5 единиц счета) | |
| Подавление синфазной помехи (CMRR) | >100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц | |
| Отсчеты во всем диапазоне | 5000 отсчетов | |
| Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока) | ||
| Диапазоны | 500 мВ, 5В, 50В, 500В, 750В | |
| Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току) | От постоянного тока до 60 Гц (В переменного +постоянного тока) | ±(1 % +10 единиц счета) |
| от 1 до 60 Гц (В переменного тока) | ±(1 % +10 единиц счета) | |
| Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току) | От 60 Гц до 20 кГц | ±(2,5 % +15 единиц счета) |
| Подавление постоянной составляющей (только для напряжения переменного тока) | >50 дБ | |
| Подавление синфазной помехи (CMRR) | >100 дБ для постоянного тока | |
| >60 дБ при 50, 60 или 400 Гц | ||
| Отсчеты во всем диапазоне | 5000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала | |
| Пик | ||
| Режимы | Максимальное пиковое значение, минимальное пиковое значение или размах | |
| Диапазоны | 500 мВ, 5В, 50В, 500В, 2200В | |
| Погрешность | Погрешность максимальное или минимальное пиковое значение | 5 % от диапазона |
| Погрешность, размах сигнала | 10 % от диапазона | |
| Отсчеты во всем диапазоне | 500 отсчетов | |
| Частота (Гц) | ||
| Диапазоны | 123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц, 50 МГц | |
| 124B и 125B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц, 70 МГц | ||
| Диапазон частот | От 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке | |
| Погрешность в диапазоне от 1 Гц до 1 МГц | ±(0,5 % +2 единицы счета) | |
| Отсчеты во всем диапазоне | Максимальное показание дисплея 10000 | |
| Число оборотов в минуту | ||
| Максимальное показание | 50 тыс. об./мин. | |
| Погрешность | ±(0,5 % +2 единицы счета) | |
| Рабочий цикл (ИМПУЛЬС) | ||
| Диапазон | От 2 % до 98 % | |
| Диапазон частот | От 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке | |
| Длительность импульса (PULSE) | ||
| Диапазон частот | От 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке | |
| Отсчеты во всем диапазоне | 1000 отсчетов | |
| Сила тока (AMP) | ||
| С токовыми клещами | Диапазоны | Как при измерении напряжения пост. тока, напряжения перем. тока, напряжения пост. и перем. тока или пикового значения |
| Коэффициенты усиления | 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1В/A, 10 мВ/мА | |
| Погрешность | Как при измерении напряжения пост. тока, напряжения перем. тока, напряжения пост. и перем. тока или пикового значения (добавление погрешности измерения тока) | |
| Температура (TEMP) с дополнительным датчиком температуры | ||
| Диапазон | 200 °C/деление (200 °F/деление) | |
| Коэффициент усиления | 1 мВ/°C и 1 мВ/°F | |
| Погрешность | Как при измерении напряжения пост. тока (добавление погрешности измерения температуры) | |
| Децибелы (дБ) | ||
| 0 дБВ | 1В | |
| 0 дБм (600 Ом/50 Ом) | 1 мВт соответствует 600 Ом или 50 Ом | |
| дБ напряжения | Напряжение постоянного, переменного или переменного + постоянного тока | |
| Отсчеты во всем диапазоне | 1000 отсчетов | |
| Коэффициент амплитуды (CREST) | ||
| Диапазон | 1–10 | |
| Отсчеты во всем диапазоне | 90 отсчетов | |
| Фаза | ||
| Режимы | От A к B, от B к A | |
| Диапазон | От 0 градусов до 359 градусов | |
| Разрешение | 1 градус | |
| Мощность (только 125B) | ||
| Схемы подключения | 1-фазная/3-фазная, 3-проводные сбалансированные нагрузки (для 3-фазных систем: только основная гармоника, только в режиме AUTOSET автоматической настройки) | |
| Коэффициент мощности (PF) | Отношение активной и полной мощности - от 0 до 1 | |
| Ватт | Среднеквадратичное значение произведения отсчетов на входе A (напряжение) и на входе B (сила тока) | |
| Отсчеты во всем диапазоне | 999 отсчетов | |
| ВА | В (среднеквадратичное значение) x А (среднеквадратичное значение) | |
| Отсчеты во всем диапазоне | 999 отсчетов | |
| Реактивная мощность (ВАр) | [S][208]="2"[S][210]="2"[S][212] | |
| Отсчеты во всем диапазоне | 999 отсчетов | |
| Напряжение ШИМ | ||
| Назначение | Измерение параметров широтно-импульсных модулированных сигналов, например выходов обратного преобразователя электродвигательного привода | |
| Принцип действия | Показания отображают эффективное напряжение в соответствии со средним значением по выборкам за целое число периодов основной частоты | |
| Погрешность | Как при измерении среднеквадратичного значения напряжения для гармонических сигналов | |
| Между входом A и общей шиной | ||
| Ом (Ω) | ||
| Диапазоны | 123B и 124B | 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм |
| 125B | 50 Ом, 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм | |
| Погрешность | ±(0,6 % +5 единиц) 50 Ом ±(2 % +20 единиц) | |
| Отсчеты во всем диапазоне | От 50 Ом до 5 МОм - 5000 отсчетов, 30 МОм - 3000 отсчетов | |
| Измерительный ток | От 0,5 мА до 50 нА, уменьшается с ростом предела измерений | |
| Напряжение разомкнутой цепи | <4В | |
| Проверка целостности цепей (Cont) | ||
| Звуковой сигнал | <(30 Ом ±5 Ом) в диапазоне 50 Ом | |
| Измерительный ток | 0,5 мА | |
| Обнаружение коротких замыканий | ≥1 мс | |
| Диод | ||
| Измерительное напряжение | При 0,5 мА | >2,8В |
| при разомкнутой цепи | <4В | |
| Измерительный ток | 0,5 мА | |
| Полярность | + на входе A, - на общем проводе COM | |
| Емкость (CAP) | ||
| Диапазоны | 50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ | |
| Отсчеты во всем диапазоне | 5000 отсчетов | |
| Измерительный ток | От 500 нА до 0,5 мА, возрастает с ростом предела измерений | |
| Дополнительные функции измерений | ||
| Установка нуля | Устанавливает фактическое значение в качестве эталонного | |
| Режим AutoHold (на входе А) | Обнаруживает и фиксирует стабильные результаты измерения. При обнаружении стабильных показаний генерирует звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока | |
| С фиксированной десятичной точкой | Активируется при использовании клавиш ослабления | |
| Получение показаний с помощью курсоров (124B и 125B) | ||
| Источники | A, B | |
| Одна вертикальная линия | Получение среднего, минимального и максимального значения | |
| Среднее, минимальное и максимальное значения; время от начала снятия показаний (в режиме ROLL непрерывной развертки, прибор в режиме HOLD) | ||
| Минимальное и максимальное показание, время от начала снятия показаний (в режиме RECORDER записи, прибор в режиме HOLD) | ||
| Величины гармоник в режиме POWER QUALITY контроля качества электроэнергии | ||
| Двойные вертикальные линии | Значения размаха сигнала, временного интервала и обратного временного интервала | |
| Среднее, минимальное и максимальное значения; значение временного интервала (в режиме ROLL непрерывной развертки, прибор в режиме HOLD) | ||
| Двойные горизонтальные линии | Считывание максимального и минимального значений и размаха сигнала | |
| Время нарастания или спада | Снятие показаний времени изменения, уровней 0 % и 100 % (при ручной или автоматической установке уровня; автоматическая установка уровня возможна только в одноканальном режиме) |
|
| Погрешность | Как погрешность осциллографа | |
| Регистратор | ||
| Регистратор фиксирует показания измерителя в режиме измерителя или непрерывно регистрирует выборки сигналов в режиме осциллографа. Информация хранится во встроенной памяти прибора или на сменной карте памяти SD (модели 125B или 124B) | ||
| Результаты отображаются на дисплее самописца, на экране строится график зависимости минимального и максимального значений измерений от времени или выводится форма сигнала по всем зафиксированным отсчетам | ||
| Результаты измерений | ||
| Скорость измерений | Макс. 2 измерения/сек. | |
| Объем записываемых данных (мин., макс., среднее значение) | 2 миллиона показаний для 1 канала | |
| Продолжительность записи | 2 недели | |
| Максимальное количество событий | "1024" | |
| Запись формы сигнала | ||
| Максимальная частота дискретизации | 400 тысяч отсчетов/с | |
| Размер встроенной памяти | Емкость записи - 400 миллионов отсчетов | |
| Продолжительность записи во встроенную память | 15 минут с интервалом 500 мкс 11 часов с интервалом 20 мс |
|
| Емкость карты SD для записи | 1,5 миллиарда отсчетов | |
| Продолжительность записи на карту SD | 11 часов с интервалом 500 мкс 14 дней с интервалом 20 мс |
|
| Максимальное количество событий | "64" | |
| Качество электроэнергии (только 125B) | ||
| Показания | Вт, ВА, ВАр, коэффициент мощности (PF), коэффициент реактивной мощности (DPF), Гц | |
| Вт, ВА, диапазоны ВАр (авто) | От 250 Вт до 250 МВт, 625 МВт, 1,56 ГВт | |
| Если выбрано: суммарная частота (% r) | ±(2 % +6 единиц) | |
| Если выбрано: основная частота (% f) | ±(4 % +4 единицы) | |
| DPF | От 0 до 1 | |
| PF | От 0 до 1, ±0,04 | |
| Диапазон частот | От 10 Гц до 15 кГц От 40 Гц до 70 Гц |
|
| Число гармоник | От постоянного тока до 51 | |
| Показания/показания курсора (основная частота от 40 Гц до 70 Гц) |
В (среднекв. знач.), А (среднекв. знач.)/Вт | Для отдельных показаний можно выбрать каждую гармонику от основной частоты |
| Включает частоту первой гармоники, фазовый угол и K-фактор (в амперах и ваттах) | ||
| Тестер для проверки состояния шин (только Fluke 125B) | ||
| Тип | Подтип | Протокол |
| AS-i | NEN-EN50295 | |
| CAN | ISO-11898 | |
| Interbus S | RS-422 | EIA-422 |
| Modbus | RS-232 | RS-232/EIA-232 |
| RS-485 | RS-485/EIA-485 | |
| Foundation Fieldbus | H1 | 61158 тип 1; 31,25 Кбит |
| Profibus | DP | EIA-485 |
| PA | 61158 тип 1 | |
| Прочие | ||
| Дисплей | Тип | 5,7 дюймов, цветной, активная матрица TFT |
| Разрешение | 640 x 480 пикселей | |
| Отображение формы сигнала на дисплее | Вертикально | 10 делений по 40 пикселей |
| Горизонтально | 12 делений по 40 пикселей | |
| Питание | Внешнее | Через адаптер питания BC430 |
| Входное напряжение | От 10В до 21В постоянного тока | |
| Потребляемая мощность | Обычно 5 Вт | |
| Входной соединитель | Гнездо диаметром 5 мм | |
| Внутреннее | Через комплект батарей BP290 | |
| Питание от батареи | Литиево-ионный аккумулятор 10,8В | |
| Время работы | 7 часов при 50 %-ной яркости подсветки | |
| Время заряда | 4 часа с отключенным диагностическим прибором, 7 часов с включенным диагностическим прибором | |
| Допустимая окружающая температура | От 0 °C до 40 °C (от 32 °F до 104 °F) во время зарядки | |
| Память | Внутренняя память может хранить 20 наборов данных (данные сигнала на экране и настройки) | Гнездо для карты памяти microSD с дополнительной картой SD (макс. 32 ГБ) |
| Механические характеристики | Размер | 259 x 132 x 50 |
Комплектация
- Осциллограф Fluke-125B/S
- Литиево-ионная батарея
- Зарядное устройство / сетевой адаптер
- экранированных измерительных провода с заземляющими проводами
- Черный измерительный провод
- Красный и синий зажимы с крючком
- Переходник соединителя BNC и однополюсного штекера
- Адаптер WiFi US
- Мягкий футляр для переноски
- ПО FlukeView™ для Windows®
- Магнитная подвеска и защитная пленка для экрана
- Руководство по эксплуатации
- Индивидуальная упаковка
