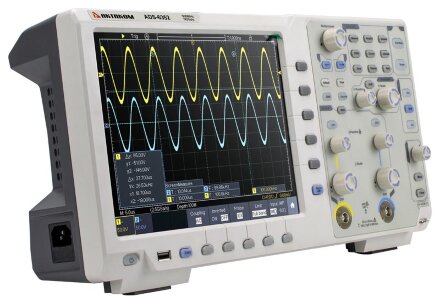

Осциллограф АКТАКОМ ADS-6332

Осциллограф АКТАКОМ ADS-6332

Name: Осциллограф АКТАКОМ ADS-6332
Brand: АКТАКОМ
SKU: 10270

В наличии

Артикул: 10270

Бренд:АКТАКОМ

Госреестр:91998-24

Габариты:422 × 226 × 135 мм

Вес:5 кг

Гарантия:12 мес.

Полное описание

Цена с НДС

По запросу

0 ₽

КупитьВ корзинеПерейти

Почта для заказа info@gecor.ru

Минимальная сумма заказа от 2000 рублей

Бесплатная доставка
от 100 000 рублей

Гарантия 12 месяцев

Описание и характеристики

Описание

Осциллограф цифровой АКТАКОМ ADS-6332, благодаря применению новейших разработок, обеспечивает высокую функциональность и отличные технические характеристики при доступной цене. Уже в стандартной поставке в одном корпусе объединены несколько измерительных приборов: двухканальный цифровой осциллограф, анализатор протоколов (I²C, SPI, RS-232, CAN), 4½-разрядный цифровой мультиметр с функцией регистрации данных, генератор сигналов 50 МГц, анализатор спектра на основе БПФ, измеритель АЧХ (диаграммы Боде) и 6-разрядный частотомер.

Осциллограф ADS-6332 имеет максимальную частоту дискретизации 5 Гвыб/с, высокую скорость захвата осциллограмм (до 600000 осц/с) и высокую глубину записи 400 млн. точек и большой 10,4" сенсорный (тачскрин) дисплей. Расширенная система синхронизации включает в себя, в том числе, и запуск по сигналам последовательных шин I²C, SPI, RS-232, CAN.

Прибор является отличным инструментом для использования в научно-исследовательских лабораториях, на производстве и в сфере образования.

Характеристики

Характеристики		Значения
Полоса пропускания		350 МГц
Количество каналов		2
Скорость захвата осциллограмм		600 000 осц/сек
Регистрация	Режим	Обычный, пиковый детектор, усреднение
Регистрация	Макс. дискретизация (реальное время)	5 Гвыб/сек (2,5 Гвыб/сек на канал)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MΩ±2% в параллель 15 пФ±5 пФ 50 Ом
	Учет ослабления пробников	0.001X - 1000X
	Максимальное входное напряжение	1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC) 50 Ом: 5 Вскз
	Ограничение полосы пропускания	20 МГц, полный диапазон
	Изолированность каналов	50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)	150 пс
Параметры горизонтальной системы	Интерполяция	sin (x)/x
	Глубина записи	400 М точек
	Коэффициент развертки	500 пс/дел ~ 1000 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки	±2,5 ppm
	Погрешность времени выборки и времени задержки	±2,5 ppm
Параметры вертикальной системы	АЦП	8 бит
	Вертикальное отклонение	1 MОм: 1 мВ/дел ~ 10 В/дел 50 Ом: 1 мВ/дел ~ 1 В/дел
	Вертикальное отклонение	1 MОм: 1 мВ/дел ~ 10 В/дел 50 Ом: 1 мВ/дел ~ 1 В/дел
	Полоса пропускания для аналогового периодического сигнала	350 МГц
	Низкочастотный предел	≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания	≤0,7 нс (типичное)
	Погрешность коэф. усиления	±3% ≤1 мВ ±2% ≥2 мВ
	Погрешность коэф. усиления	±3% ≤1 мВ ±2% ≥2 мВ
Измерения	Курсорные	ΔV и ΔT между курсорами, авто
	Автоматические	Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
	Математические операции	+, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские; Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный
	Сохранение во внутреннюю память	100 осциллограмм
	Фигуры Лиссажу (X-Y)	Диапазон: полный Сдвиг фаз: ±3 градуса
Частотомер	Диапазон	2 Гц - полный диапазон
	Разрядность	6 цифр
	Тип запуска	Фронт, однократный запуск
Декодирование сигналов последовательных шин		I²C, SPI, RS-232/UART, CAN
