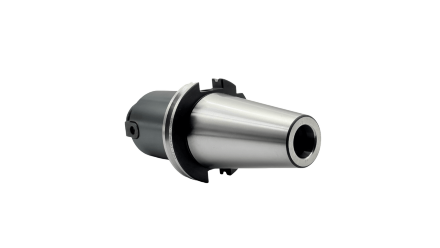

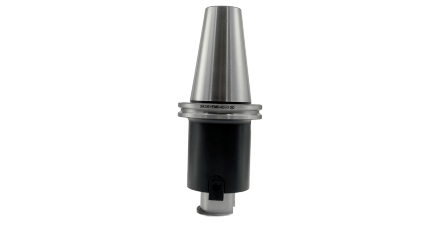

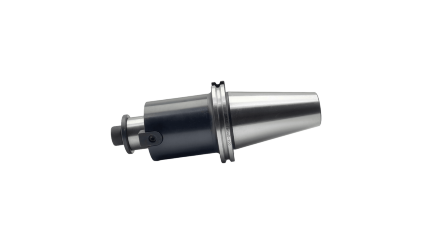

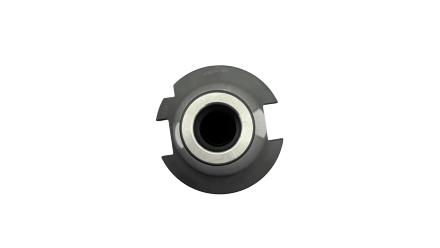

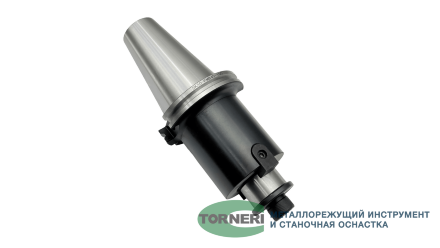

Оправка для фрез торцевых насадных SK50-FMB40-100 TORNERI

Оснастка применяется для крепления торцевых и насадных фрез на станке со шпиндельной посадкой SK50. Она обеспечивает передачу вращения от шпинделя к инструменту и стабильное положение фрезы при обработке плоскостей, уступов и других элементов детали.

Обозначение SK50 указывает на типоразмер конической станочной посадки, FMB40 — на оправку для фрез с посадочным диаметром 40 мм, число 100 — на длину 100 мм. Заявленное биение составляет не более 0,003. Бренд TORNERI.

Перед установкой сопоставляют посадку шпинделя, диаметр отверстия фрезы и допустимый вылет. Показатель биения имеет значение при точном и чистовом фрезеровании; при длине 100 мм следует учитывать жёсткость станочной системы.
